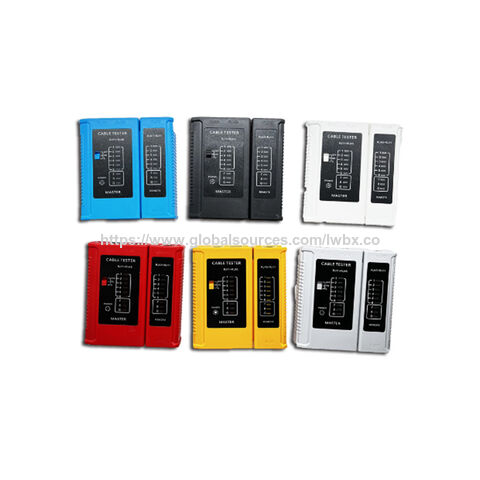

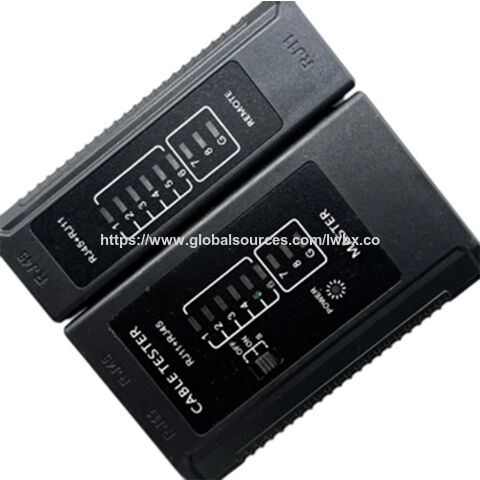

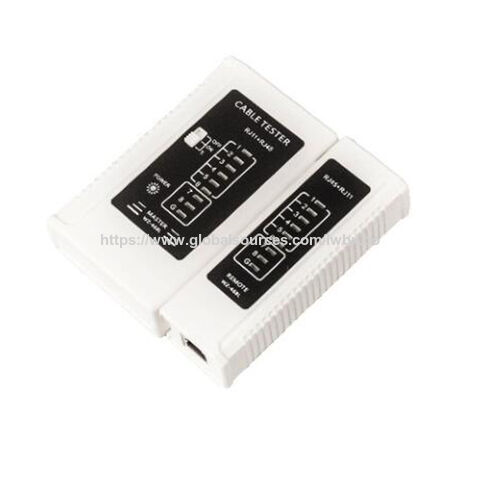

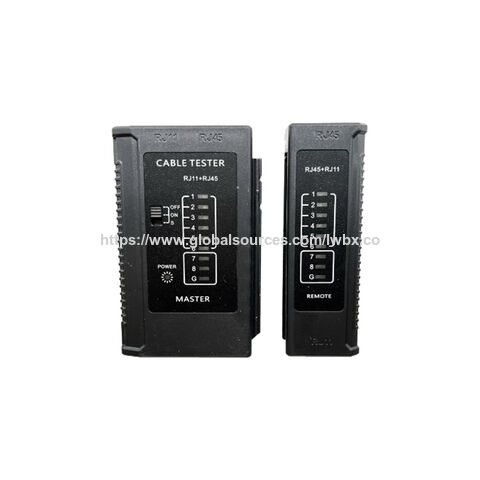

Comprobador de Cables de Red RJ45, Instrumento Multifuncional de Medición de Líneas

El precio del sitio web es solo de referencia. Si necesita comprar, comuníquese con el vendedor para obtener un presupuesto. La cotización real prevalecerá.

Para RJ45, RJ12 RJ11 y BNC

1. Puede probar los cables correspondientemente de doble trenzado 1 2 3 4 5 6 7 8andG mientras tanto puede juzgar la conexión incorrecta, el cortocircuito y el circuito abierto.

2. NS-4688tests pruebas de NS-468 BNC, RJH y RJ45 RJ 11 y RJ45 NS-468N pruebas RJ45 y BNC ST-248 pruebas RJ45 y BNC.

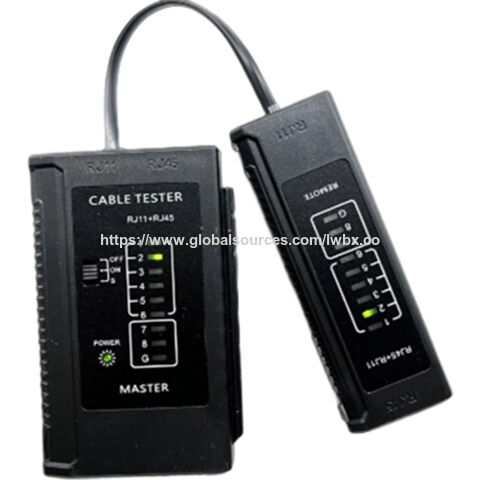

3. Prueba de cables de doble torsión; Enciende la alimentación. (s es lento y remoto probador. Las luces del probador principal se encenderá.

Secuentemente de 1 a G.

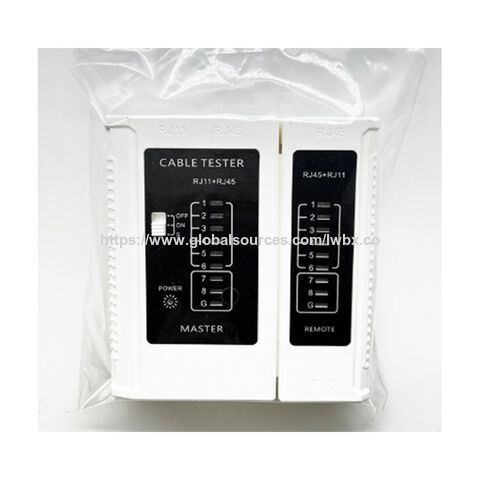

Probador principal: 1-2-3-4-5-6-7-8-G

Probador remoto: 1-4-3-2-5-6-7-8-G

Las siguientes son conexiones anormales:

1. Si un cable por ejemplo cable NO. 3 está abierto en circuito, los dos NO. 3 luces del tseter principal y el tester remoto no se encenderá.

2. Si varios cables no están conectados, varias luces no se encienden respectivamente. Si se conectan menos de dos cables, ninguna de las luces está encendidas.

3. Si dos extremos de un cable se desordena, por ejemplo, NO. 2 y NO. 4, luego se muestra en.

Probador principal: 1-2-3-4-5-6-7-8-G

Probador remoto: 1-4-3-2-5-6-7-8-G

4. Si dos cables están en cortocircuito, ninguna de las luces correspondientes son del probador remoto mientras que el probador principal permanece sin cambios. Si tres cables, incluidos tres, son circuitos cortos, no hay ninguno de los liaghts correspondientes.

5. si prueba paneles de parche o salidas de placa de pared, dos cables que pueden coincidir entre sí (eg110 P4 y RJ45) se conectarán al probador.

6. Si prueba cables de los mismos ejes, BNC se enciende cuando el cable funciona.
