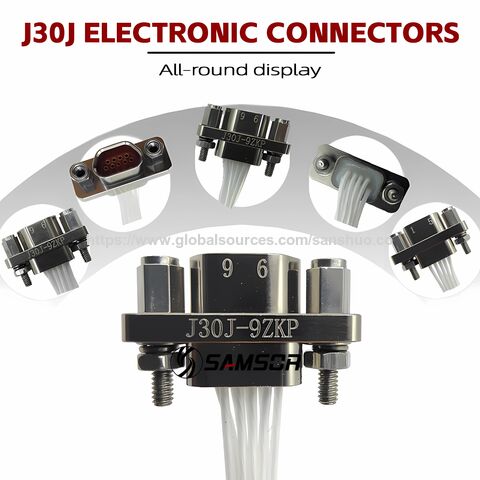

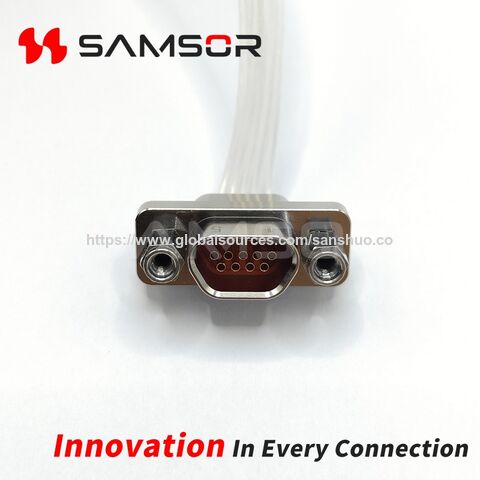

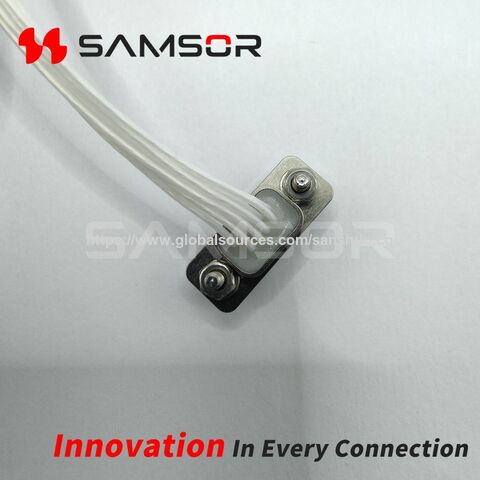

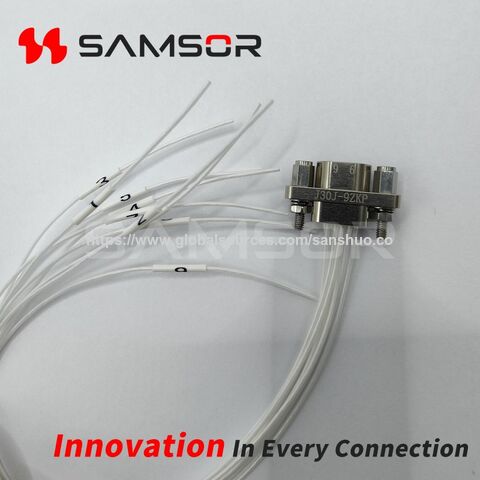

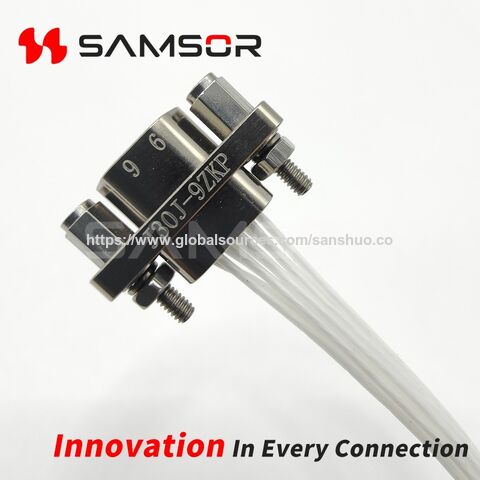

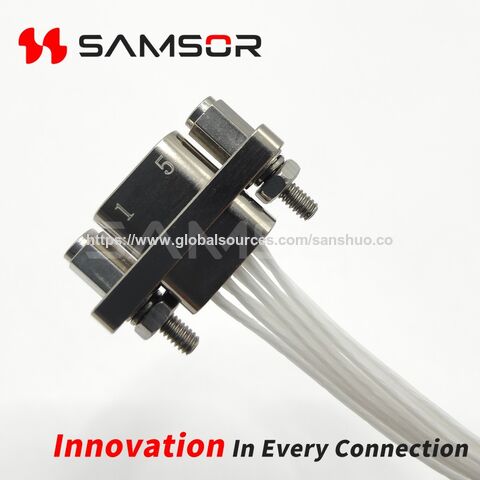

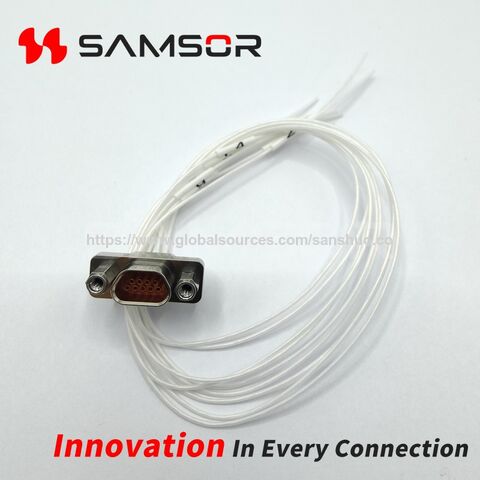

MIL-DTL-83513 Micro-D J30J-9ZKP Conector Macho J30J Serie 9 Pines Rectangular de Engarce con Cable para Equipos Médicos

US$ 13.37

10–99 Pedazos
US$ 12

100–999 Pedazos
US$ 8.99

≥1000 Pedazos

Tiempo de entrega: 10 – 20 Días

Xi'an SamSor Electronic Technology Co., Ltd.

Tipo de empresa: Fabricante, Mayorista, Distribuidor, Consultor, Importador, Empresa comercial, Minorista, Exportador, Oficina de compras, Agente, Vendedor nacional, Vendedor en línea

Tasa de respuesta

≤24 h

Tiempo de respuesta

100 a 149

Empleados

Seguir

Política de ejemplo

Póngase en contacto con nosotros para obtener información sobre nuestra política de muestra

Información del producto

Descripción de los productos

Características:

1. los conectores de J30J son compatibles con los conectores de USA MDM/MIL-DTL-83513;

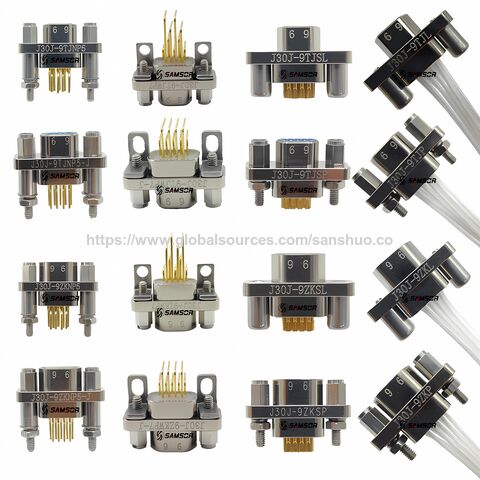

2. los conectores de J30J se pueden dividir en 11 tipos según el número de pernos: 9pin, 15pin, 21pin, 25pin, 31pin, 37pin, 51pin, 66pin, 74pin, 100pin, 144pin;
3. el área de la sección del cable adecuado es de 0.1-0.15 mm²;
4. estos conectores cumplen los requisitos de gjb2446 (equivalente a MIL-DTL-83513);
5. estándar de rendimiento: Condición técnica del conector electrónico rectangular miniatura de la serie de Q/Ln.J6-69-92 J30;

Aplicación:

El producto tiene las ventajas de la alta densidad, del peso ligero y de la miniaturización, que pueden realizar la interconexión confiable del sistema de circuito eléctrico del cable al cable, al cable al tablero impreso, y entre el tablero impreso y el tablero impreso.
El producto puede soportar fuertes vibraciones, golpes y otros entornos operativos duros, especialmente adecuados para el uso en el espacio; el equipo ligero tiene requisitos especiales para el uso de la ocasión.

Product Parameters

Nombre del producto	Conector J30J	Compatible	MDM/MIL-DTL-83513
Paso (espaciado de contacto)	0.050 "(1,27mm)	Choque	735 m/s², 11ms
Número de contactos	Pin 9-144	Vibración	10Hz ~ 2000Hz196 m/s²
Opciones del cuerpo del conector	Aleación de aluminio	Vibración aleatoria	Densidad espectral de potencia 0,4 g²/Hz, Valor rms de aceleración total 23,1G
Temperaturas de funcionamiento	-55 ℃ - 125 ℃	Durabilidad	500 veces
Corriente nominal	3A	Humedad relativa	40 ± 2 ℃,90% ~ 95%
Tipo de contacto	TJ-enchufe con pasadores, ZK-Receptáculo con enchufe	Resistencia de contacto	≤ 10MΩ
Tipo de terminal de contacto	Crimp; Soldadura; Inserción recta de PCB; PCB de inserción de ángulo recto	Resistencia de aislamiento	≥ 5000MΩ
Baja presión de aire	4,5 kPa 200V	Tensión soportada dieléctrica	600 V
