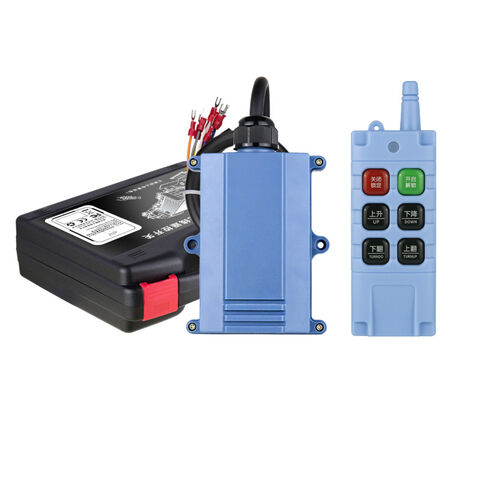

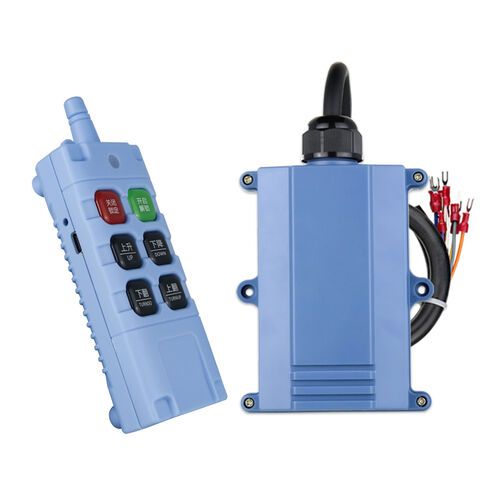

Receptor de Puerta Trasera para Camiones, Impermeable, con Frecuencia de Salto FSK, Carga Tipo-C de Alta Calidad, Control Remoto para Puerta Trasera de Coche Eléctrico

Controlador remoto de RF de puerta trasera de camión de frecuencia de salto FSK

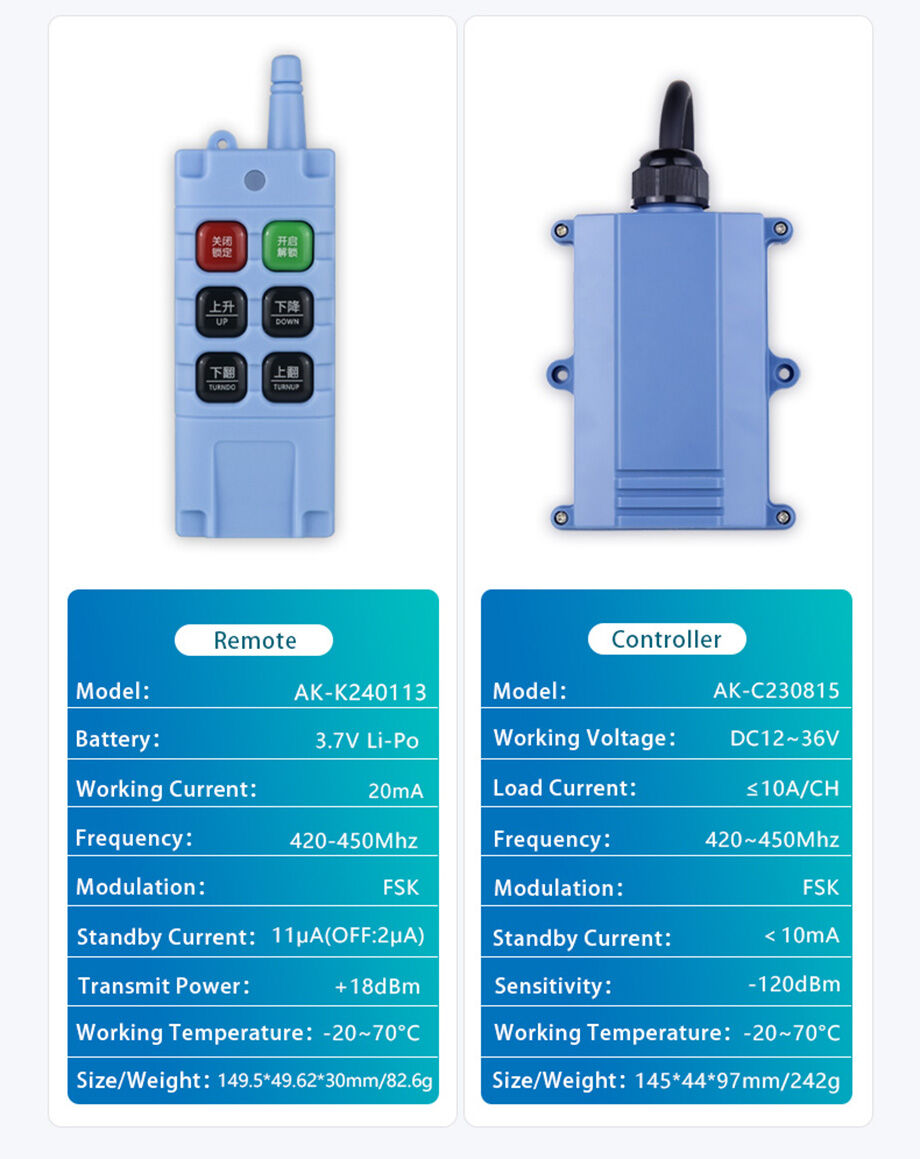

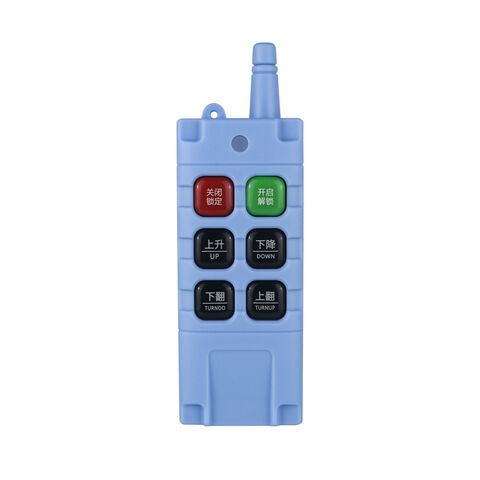

Control remoto (transmisor):

Nombre del producto:8 botones de control remoto inalámbrico universal

Número de modelo: AK-K240113

Función:Control remoto

Votage de trabajo: DC3V

Transmitir distancia:150 metros

Frecuencia: 420-450 MHz

IC:EV1527

Tamaño: 149,5*49,62*30mm

Peso:82,6g

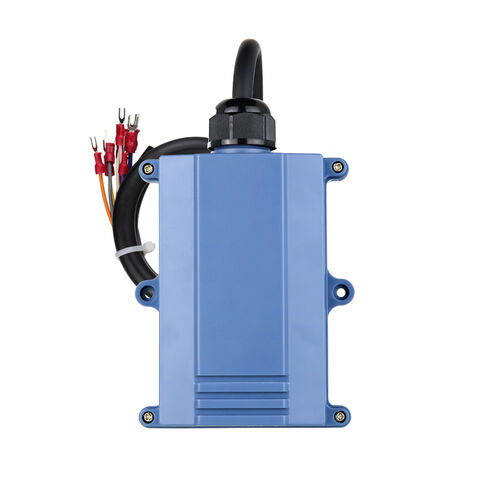

Receptor:

Número de modelo:AK-C230815

Tensión nominal:DC12-36V

Standby Current: <10mA

Sensibilidad de recepción:-119 dBm

Modulación:FSK

Frecuencia:420-450Hz

Temperatura de trabajo:-20-70 ℃

Tamaño:145*44*97mm

Peso:242g

Instrucción

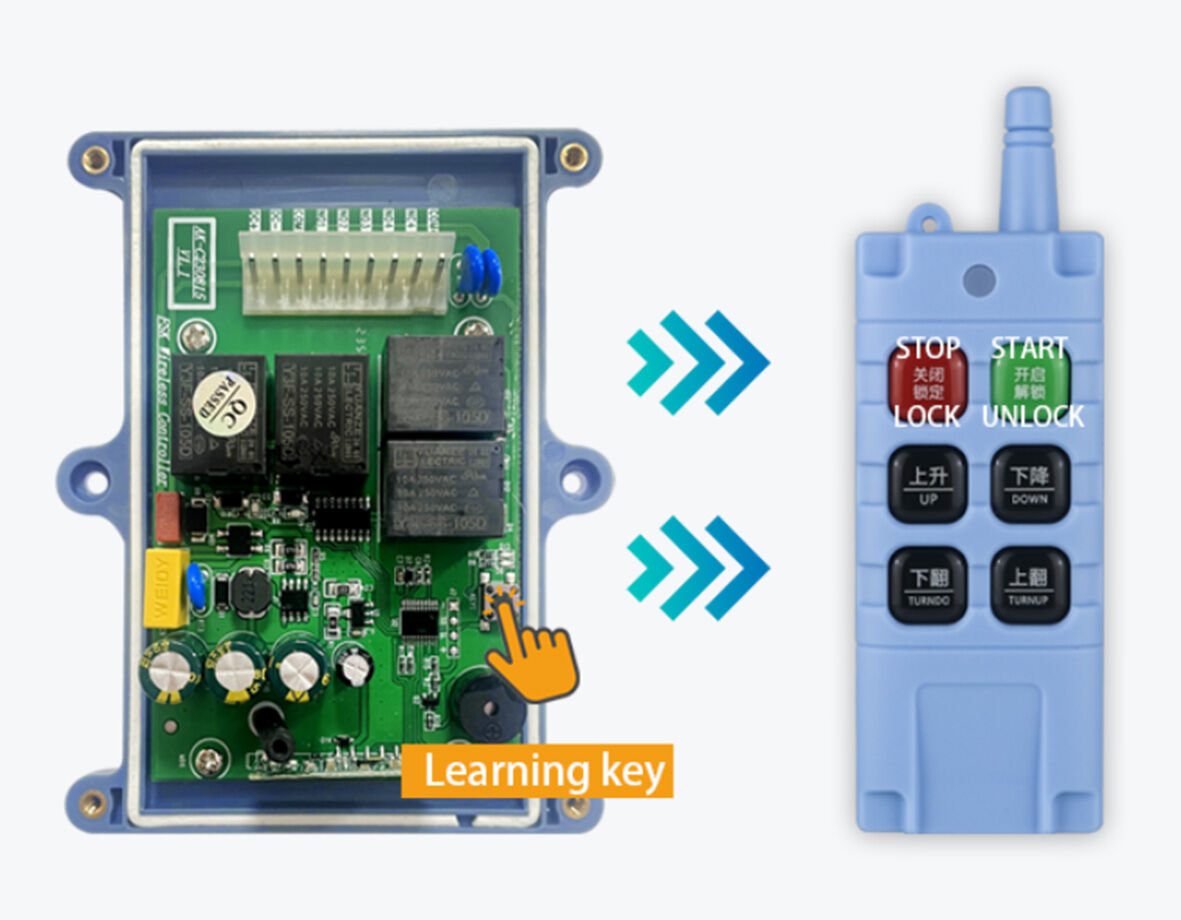

Métodos de aprendizaje:

Después de que el controlador esté conectado a la alimentación, presione el botón de control remoto "STOP" hasta que la luz indicadora parpadee dos veces, y luego presione la tecla de aprendizaje en el controlador, cuando el zumbador del controlador suene dos veces, presione el botón de control remoto "START", el código de aprendizaje es exitoso.

(Para evitar interferencias con la señal del control remoto, puede seguir presionando el botón de control remoto "STOP" y esperar a que el control remoto parpadee dos veces antes de encender el controlador).

Modo de trabajo Descripción:

Modo de trabajo 1:En el modo de espera, siga presionando el botón "STOP" y "START" al mismo tiempo, la luz indicadora parpadea para ingresar al estado del modo de configuración, mantenga presionados los botones "STOP" y "START" y luego presione el botón "UP" rápidamente, este es el Modo 1.

El modo de trabajo es de 4 canales de salida independiente: los botones "UP", "DOWN", "TURNUT" y "TURNDO" del control remoto son todos controles de salida independientes. Por ejemplo, si presiona el botón "ARRIBA" o "ABAJO", el controlador solo responderá con la acción hacia arriba o hacia abajo.

Modo de trabajo 2:En modo de espera, siga presionando el botón "STOP" y "START" al mismo tiempo, la luz indicadora parpadea para ingresar al estado del modo de configuración, mantenga presionados los botones "STOP" y "START" y luego presione el botón "DOWN" rápidamente, este es el Modo 2.

El modo de trabajo es de salida independiente de 2 canales y salida de enlace de 2 canales: los botones "UP", "DOWN" en el control remoto son controles de salida independientes, los botones "TURNUT" y "TURNDO" son salida de enlace. Por ejemplo, si presiona el "TURNUT", el controlador realizará la acción de subir al mismo tiempo; Si presiona el "TURNDO", el controlador realizará la acción de bajar al mismo tiempo.

Modo de trabajo 3:En el modo de espera, siga presionando el botón "STOP" y "START" al mismo tiempo, la luz indicadora parpadea para ingresar al estado del modo de configuración, mantenga presionados los botones "STOP" y "START" y luego presione el botón "UP" y "DOWN" rápidamente, esta es la modalidad 3.

El modo de trabajo es de salida de enlace de 4 canales: los botones "UP", "DOWN", "TURNUT" y "TURNDO" del control remoto son todos salida de enlace.

Por ejemplo, si presiona

El botón "UP": el controlador se enciende hacia abajo

Botón "DOWN": controlador abajo bajando

El botón "TURNUT": controlador arriba girando hacia arriba

El botón "TURNdo": el controlador hacia abajo se enciende

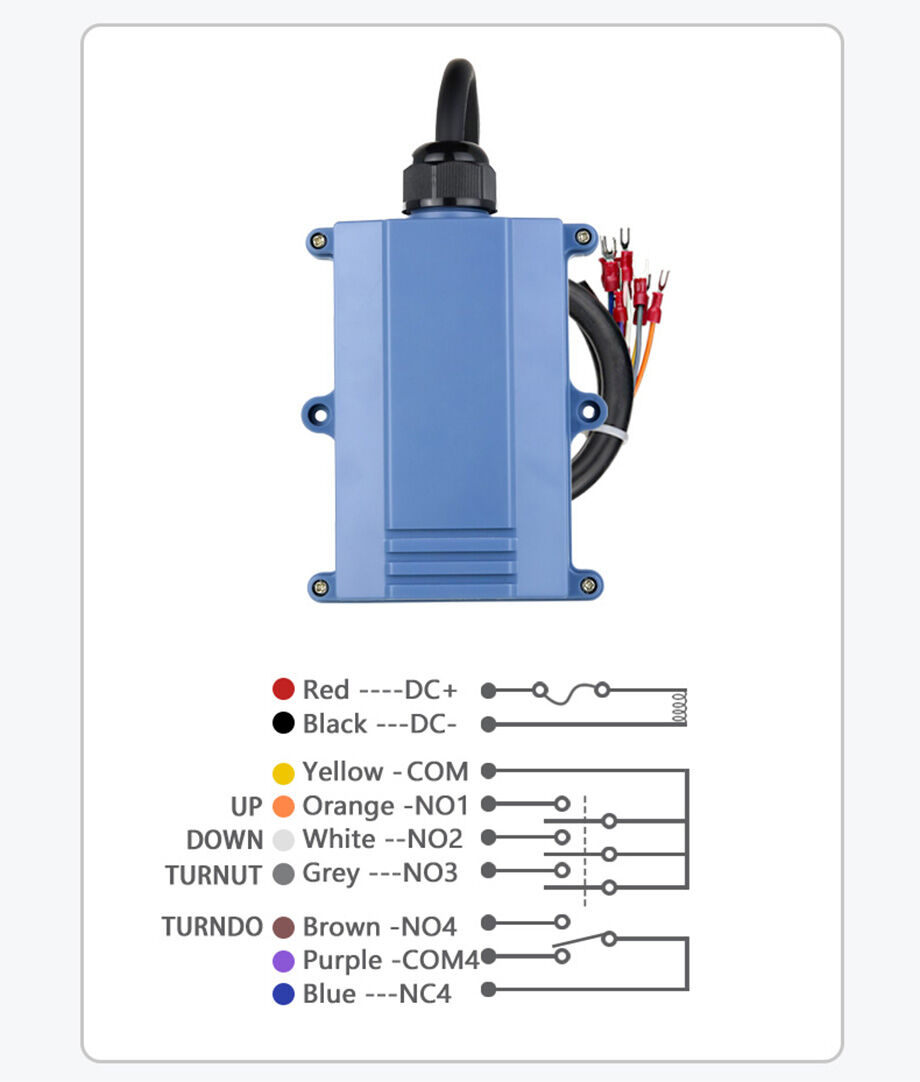

Diagrama de cableado

Aplicación

Perfil de la empresa

Notas:

* El voltaje de entrada no puede exceder el rango de voltaje de trabajo.

* Manténgalo fuera del alcance de los niños.

* En un entorno con una fuerte interferencia inalámbrica, la distancia de control puede reducirse.

* Está prohibido usarlo en un ambiente húmedo, de lo contrario puede causar daños al controlador.
