FSK AC85-240V 4 CH Control Remoto de Frecuencia de Salto para Puerta Trasera de Camión, Convertidor de Señal PLC Universal, Caja de Distribución

Controlador remoto de RF de puerta trasera de camión de frecuencia de salto FSK

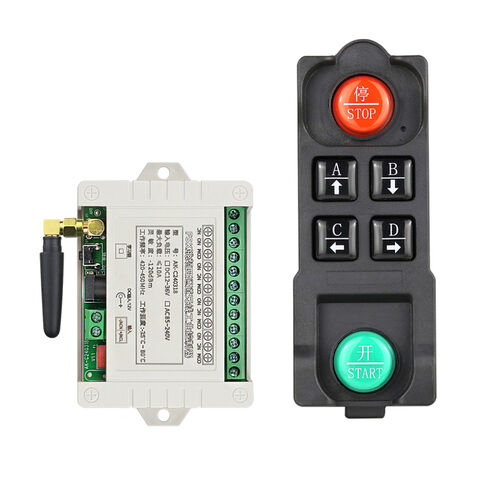

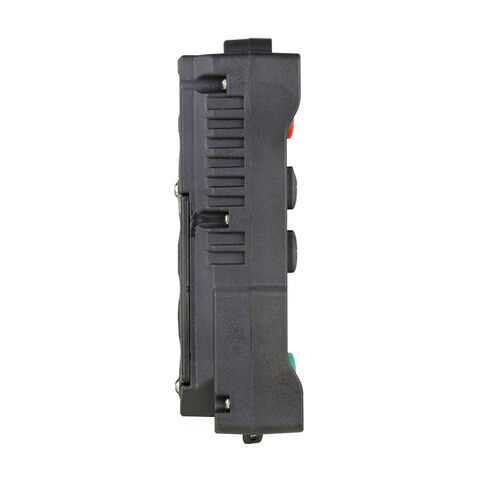

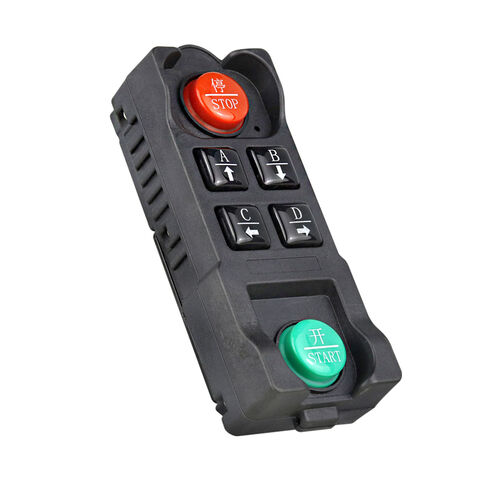

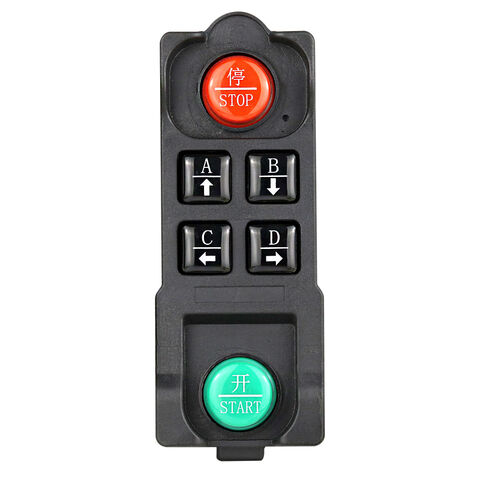

Control remoto (transmisor):

Nombre del producto:8 botones de control remoto inalámbrico universal

Número de modelo: AK-K220411

Función:Control remoto

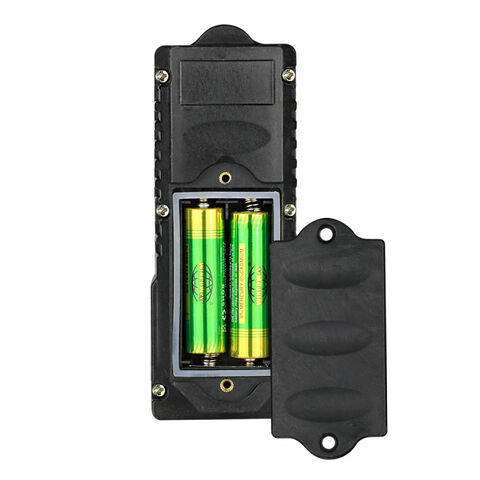

Votage de trabajo: DC3V

Transmitir distancia:150 metros

Frecuencia: 420-450 MHz

IC:EV1527

Tamaño: 141*53,5*43,6mm

Peso:142g

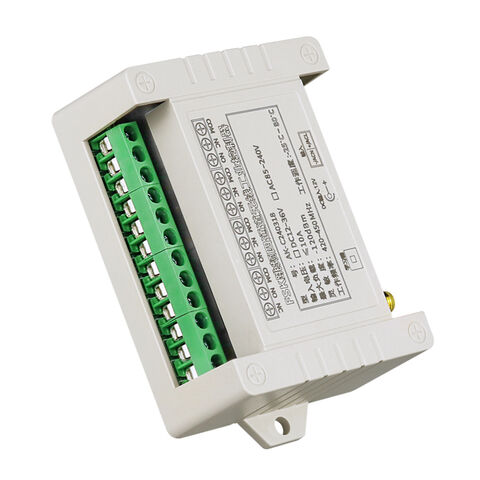

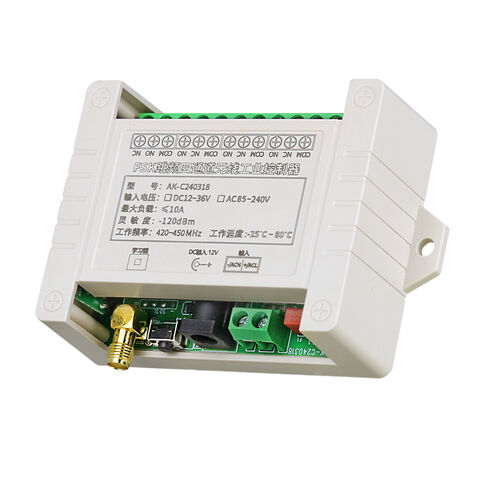

Receptor:

Número de modelo:AK-C240318

Tensión nominal:AC85-240V

Standby Current: <10mA

Sensibilidad de recepción:-119 dBm

Modulación:FSK

Frecuencia:420-450Hz

Temperatura de trabajo:-20-70 ℃

Tamaño:95*63*27mm

Peso:111g

Instrucción

Métodos de aprendizaje:

Momentáneo: Mantenga pulsando el botón "stop" en el control remoto hasta que la luz indicadora parpadee continuamente, pulse la tecla de aprendizajeUna vez, La luz indicadora del controlador parpadeaUna vezY luego sale. Después de que el zumbador suene 4 veces, suelte el botón de control remoto, todos los botones del control remoto están en modo momentáneo.
Alternar: Mantenga pulsando el botón "stop" en el control remoto hasta que la luz indicadora parpadee continuamente, pulse la tecla de aprendizajeDos veces, La luz indicadora del controlador parpadeaDos vecesY luego sale. Después de que el zumbador suene 4 veces, suelte el botón de control remoto, todos los botones del control remoto están en modo de alternar.
Enclavado: Mantenga pulsando el botón "stop" en el control remoto hasta que la luz indicadora parpadee continuamente, pulse la tecla de aprendizaje3 veces, La luz indicadora del controlador parpadea3 vecesY luego sale. Después de que el zumbador suene 4 veces, suelte el botón del control remoto, todos los botones del control remoto están en modo de bloqueo.
2 Momentáneo y 2 Latched: Mantenga pulsando el botón "stop" en el control remoto hasta que la luz indicadora parpadee continuamente, pulse la tecla de aprendizaje4 veces, La luz indicadora del controlador parpadea4 vecesY luego sale. Después de que el zumbador suene 4 veces, suelte el botón del control remoto, todos los botones del control remoto están en modo de bloqueo. 2 botones (A y B) del mando a distancia están en modo Momentáneo y 2 botones (C y D) están en modo Retenido.

2 momentáneo y 2 Toggle:Siga presionando el botón "stop" en el control remoto hasta que la luz indicadora parpadee continuamente, presione la tecla de aprendizaje5 veces, La luz indicadora del controlador5 vecesY luego sale. Después de que el zumbador suene 4 veces, suelte el botón del control remoto, todos los botones del control remoto están en modo de bloqueo. 2 botones (A y B) del control remoto están en modo Momentáneo y 2 botones (C y D) están en modo Alternar.

2 Toggle & 2 Latched:Siga presionando el botón "stop" en el control remoto hasta que la luz indicadora parpadee continuamente, presione la tecla de aprendizaje6 veces, La luz indicadora del controlador6 vecesY luego sale. Después de que el zumbador suene 4 veces, suelte el botón del control remoto, todos los botones del control remoto están en modo de bloqueo. 2 botones (A y B) del control remoto están en modo Toggle y 2 botones (C y D) están en modo Latched.

Código de compensación:

Mantenga pulsando la tecla de aprendizaje en el controlador durante 5 segundos, la luz indicadora parpadea, lo que indica que el código se borra con éxito.

Modo de trabajo Descripción:

Momentáneo: Presione el botón en el control remoto, las salidas de relé correspondientes, suelte el botón, el relé correspondiente deja de funcionar;
Alternar: Presione el botón en el control remoto, las salidas de relé correspondientes, presione el botón nuevamente, el relé correspondiente deja de funcionar;
Enclavado: Presione el botón en el control remoto, las salidas de relé correspondientes, presione otros botones, el relé correspondiente deja de funcionar;

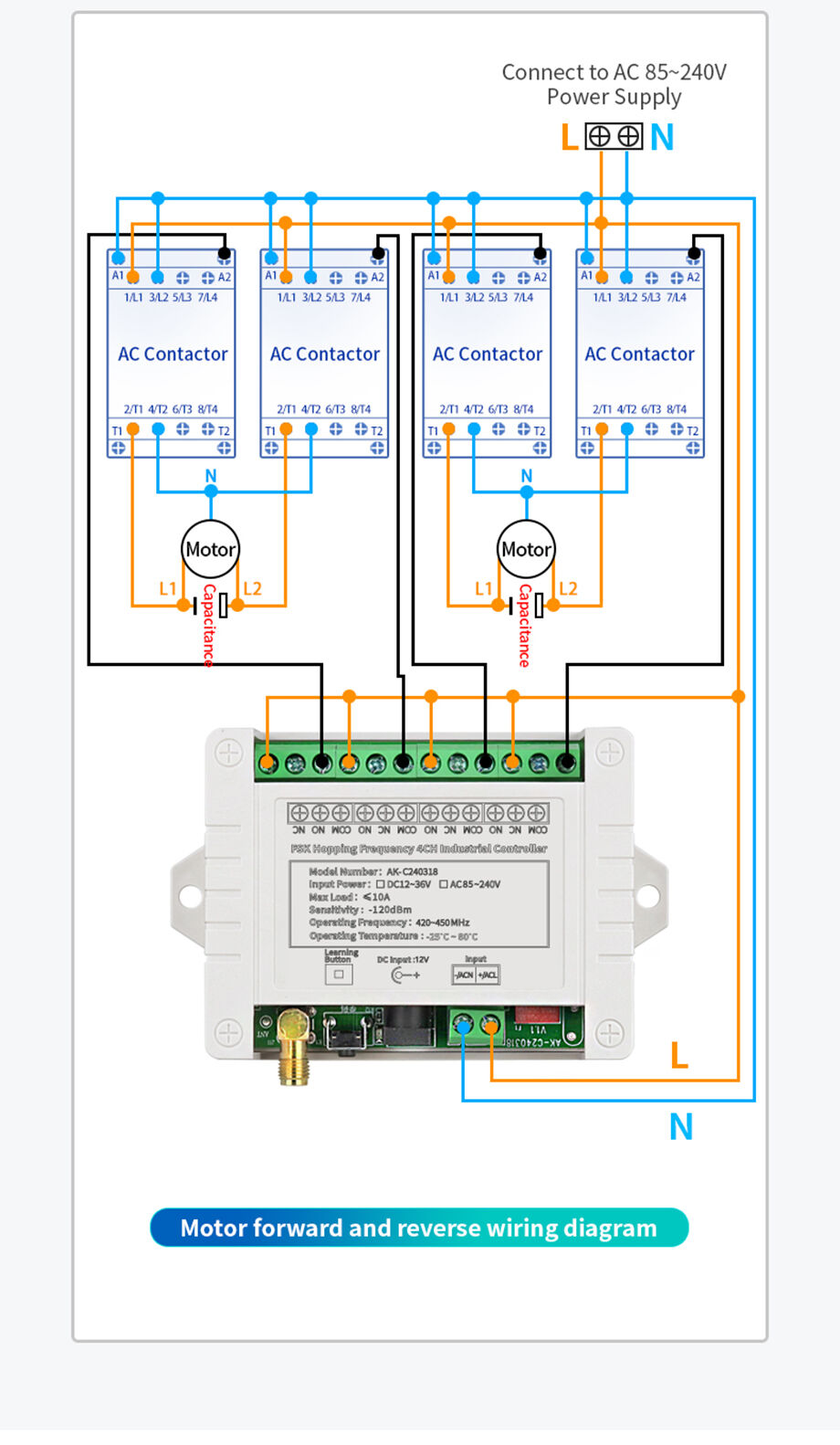

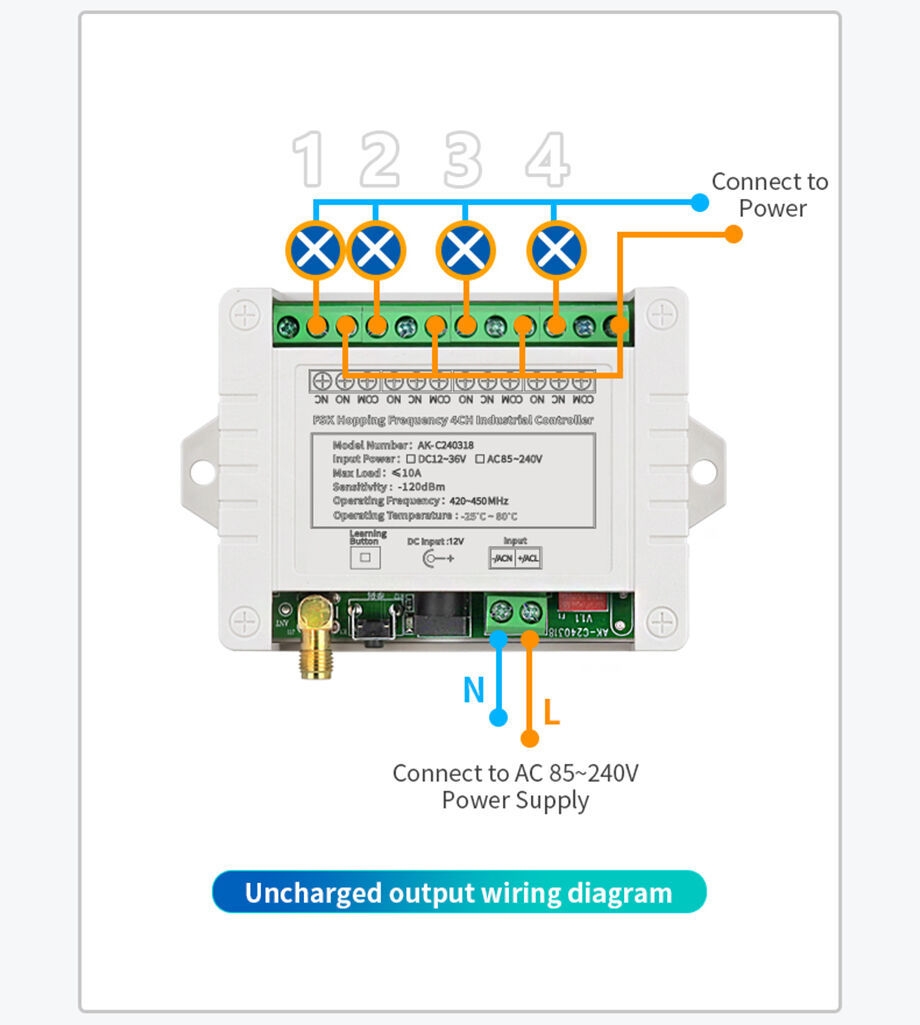

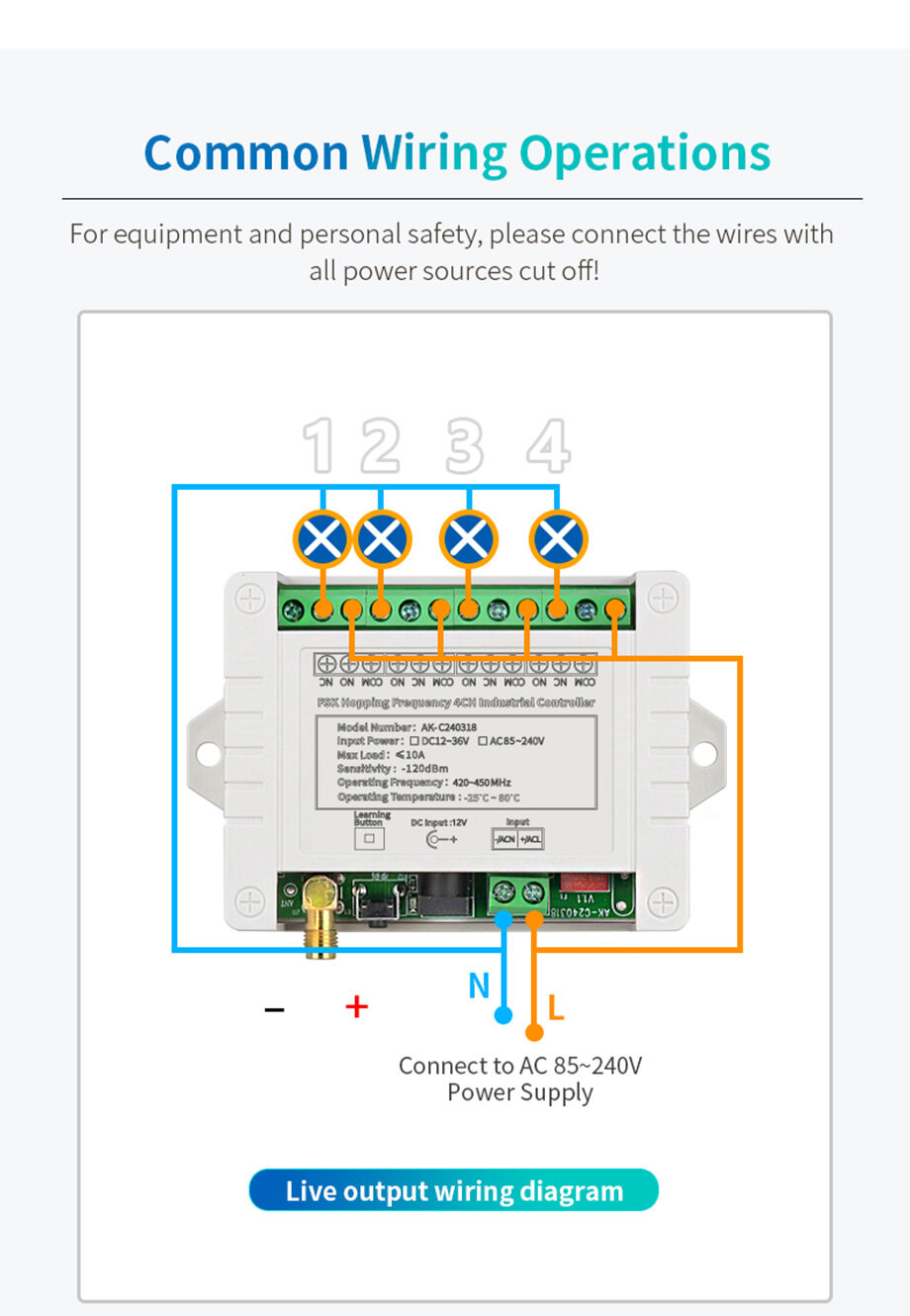

Diagrama de cableado

Aplicación

Perfil de la empresa

Notas:

* El voltaje de entrada no puede exceder el rango de voltaje de trabajo.

* Manténgalo fuera del alcance de los niños.

* En un entorno con una fuerte interferencia inalámbrica, la distancia de control puede reducirse.

* Está prohibido usarlo en un ambiente húmedo, de lo contrario puede causar daños al controlador.
