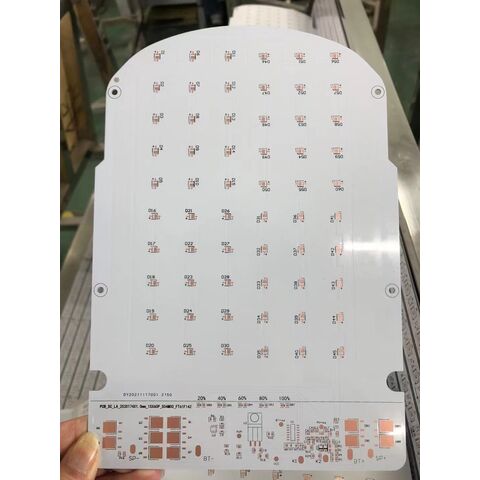

Proveedor de PCB de aluminio de 2 capas, PCB LED
- US$ 0.1
- Pedido mínimo:≥1 Pedazo
Atributo del producto
Aplicación:
Sistema de gestión de baterías, Comunicación, Electrónica de consumo, Electrodomésticos, LED, Placa base, Electrónica inteligente, Carga inalámbrica
Capas:
Doble capa, Multicapa, De una sola capa
Tiempo de entrega: 3 – 14 Días
Tipo de empresa: Exportador, Fabricante, Empresa comercial
100 a 149
Empleados
Folleto de producto/empresa
650.38 KB
Visitar tienda
Seguir
Política de ejemplo
Ofrecemos muestras gratuitas, con envío e impuestos pagados por el comprador
Información del producto
Capacidad de proceso y parámetros de comprobación (PCB rígido)
| ARTÍCULO | Capacidades técnicas | |||||
| Capas | 1-38L | |||||
| Tamaño de Max.Board | 1200*610mm | |||||
| 48 "* 24" | ||||||
| Espesor del tablero acabado | 0,2mm-10,0mm | |||||
| 0.008 "-- 0,4" | ||||||
| Espesor de cobre acabado | 17um-420um | |||||
| 0,5 OZ -- 12OZ | ||||||
| Ancho/espacio de Min.Trace | 0.075mm/0.065mm | |||||
| 0.003 "/0,0026" | ||||||
| Min. Tamaño del agujero | 0,15mm | |||||
| 0.006" | ||||||
| Agujero Dim. Tolerancia (PTH) | ± 0,05mm | |||||
| ± 0.002" | ||||||
| Agujero Dim.Tolerance(NPTH) | ± 0,05mm | |||||
| ± 0.002" | ||||||
| Tolerancia de la ubicación del taladro | ± 0,05mm | |||||
| ± 0.002" | ||||||
| V-Grados de corte | 20-90 °C | |||||
| 20DEG-90DEG | ||||||
| Espesor de PCB Min.V-Cut | 0,4mm | |||||
| 0.016" | ||||||
| Tolerancia de la encaminamiento de N/C | ± 0,1mm | |||||
| ± 0.004" | ||||||
| Min.Blind/Enterrado Vía | 0,15mm | |||||
| 0,06" | ||||||
| Tamaño del agujero del enchufe | 0,2mm -- 0,6mm | |||||
| 0.008 "-0.024" | ||||||
| COJÍN DE Min.BGA | 0,2mm | |||||
| 0.008" | ||||||
| Materiales | FR4(TG130-TG170), Aluminio, Libre de halógenos, Rogers,ShengYi,KB | |||||
| Acabado de superficie | HASL-LF,ENIG,ImAg,ImSn,OSP, chapado en oro, ENIG OSP,HAL G/F | |||||
| Deformación y giro | ≤ 0,75% | |||||
| Pruebas eléctricas | 50 -- 300V | |||||
| Prueba de Solderability | 245 ± 5 °C,3sec Área de humectación least95 % | |||||
| Pruebas de ciclismo térmico | 288 ± 5 °C,10 seg, 3 ciclos | |||||
| Prueba de contaminación iónica | El Pb,Hg,Cd,Cr(VI),PBB,PBDE seis artículos es menos que 1000ppm | |||||
| Prueba de la adherencia de Soldmask | 260 °C /-5, 10S,3 veces | |||||
Capacidad de proceso-Parámetros técnicos (FPCB)
| Contenido | Común | Especial | Tratamiento superficial | Espesor | |
| Anchura mínima de la línea | 0,07mm | 0,05mm | Oro de níquel galvanizado | Ni:3-9um;Au:0.03-0.1um | |
| Espaciado mínimo de línea | 0,07mm | 0,05mm | |||
| Abertura mínima de la perforación | Φ 0,15mm | Φ 0,1mm | |||
| Tolerancia de apertura | ± 0,1mm | ± 0,05mm | Oro de inmersión química | Ni:3-5um;Au:0.03-0.1um | |
| Tamaño máximo de imposición (panel único) | 610mm * 1200mm (límite de exposición) | 250mm * 35mm (sólo desarrollar muestras de prueba) | |||
| Tamaño máximo de imposición (panel doble) | 610mm * 1200mm (límite de exposición) | 250mm * 35mm (sólo desarrollar muestras de prueba) | |||
| Tamaño máximo de imposición (panel único y panel doble sin tinta de secado automático PTH luz UV sólida) | 610*1650mm | Oro duro electrochapado | Ni:2-9um;Au:0.1-0.3um | ||
| Tolerancia acabada de la impedancia del tablero | ±10% | Estaño puro electrochapado | Sn:3-7um | ||
| Capa de producción máxima | 12L | ||||
| Relación espesor a diámetro | 2:1 (apertura mínima 0,1mm) | ||||
| 5:1 (apertura mínima de 0,2mm) | Anti-oxidación | ||||
| 8:1 (apertura mínima 0,3mm) | |||||
| Capacidad de producción mensual/m² | 16000 m² | ||||
| Material | |||||
| Material del sustrato | PI(0.5mil,1mil,2mil), ANIMAL DOMÉSTICO (0.5mil,1mil) | ||||
| Medio conductivo | Lámina de cobre (1/3oz,1/2oz,1oz,2oz) | ||||
| Constantan | |||||
| Pasta de plata | |||||
| Tinta de cobre | |||||
| Adhesivo | Resina epoxi, Acrílico, Adhesión | ||||
| Máscara de la soldadura/película protectora | PI(0.5mil,1mil,2mil)(amarillo, blanco, negro) | ||||
| PET(1mil,2mil) | |||||
| Máscara de soldadura (verde, amarillo, negro...) | |||||
| Pegamento | 3M467,3M468,3M9077,TESA8853. .. | ||||
| Tipo de refuerzo | PI,FR4,PET, acero, aluminio... | ||||
La aplicación de placas de circuito en diversos campos
Embalaje de PCB
FAQ
Q1. What information do i need for PCB quotation?
A: Gerbers file and technical requirements. Such as the material of the PCB, thickness, copper surface, the colour of mask and silkscreen, etc.)
Q2. What file formats are accepted for PCB production?
A: File: CAM350 PCB files: Protel 99SE, PADS, CAD, Altium Designer.
Q3. Are my files safe?
A: Your files are held in complete safety and security.We protect the intellectual property for our customers in the whole
process.. All documents from customers are never shared with any third parties.
Q4. What is the MOQ?
A: Our company does not have the minimum order quantity. We are able to flexibly handle small batches and mass production.
Q5. How much for the shipping cost?
A: The shipping cost is determined by the destination, weight, packing size of the goods. Please let us know if you need us to quote you the shipping cost.
Información de envío
- Puerto FOB: Shenzhen
- Tiempo de entrega: 3–14 Días
- Dimensiones por unidad: 700.0 Gramos
- Dimensiones por unidad: 50.0 x 1.0 x 0.15 Centímetros
- Código HTS de EE.UU.: 8534.00.90 00
- Unidades por caja de exportación: 10.0
- Dimensiones de caja de exportación: 50.0 x 30.0 x 10.0 Centímetros
- Peso de caja exportada: 0.5 Kilogramos
Principales mercados de exportación
- - Asia
- - Australasia
- - Central/Suramérica
- - Europa Oriental
- - Mediados de este/África
- - Norteamérica
- - Europa occidental
