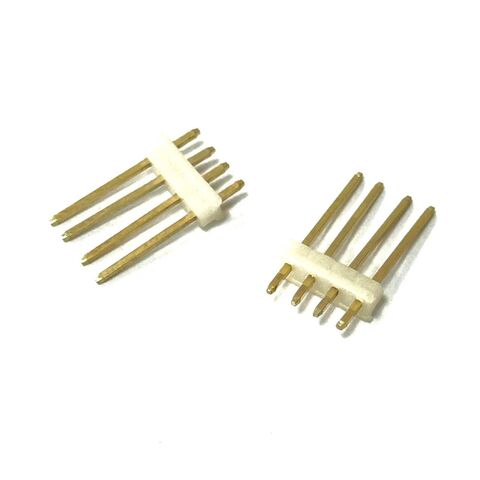

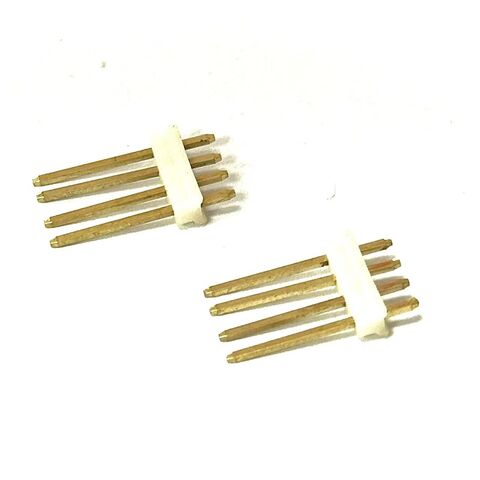

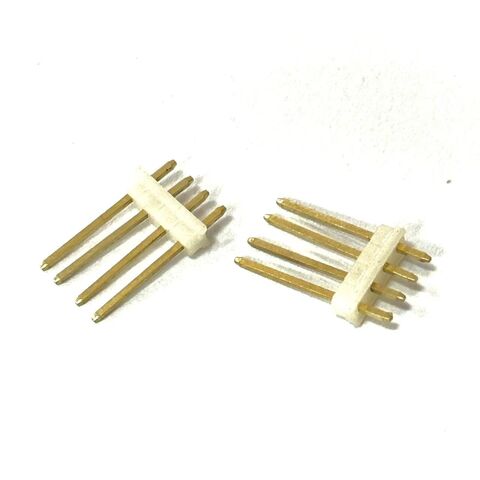

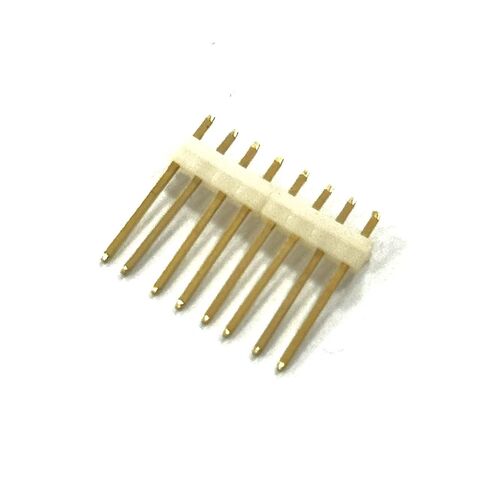

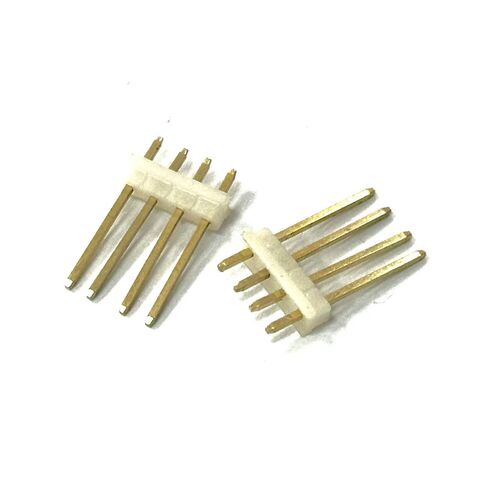

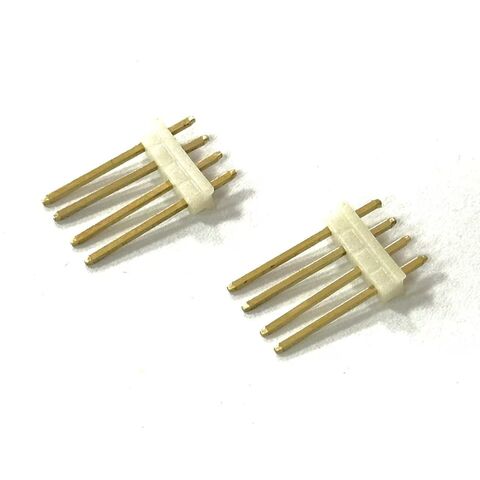

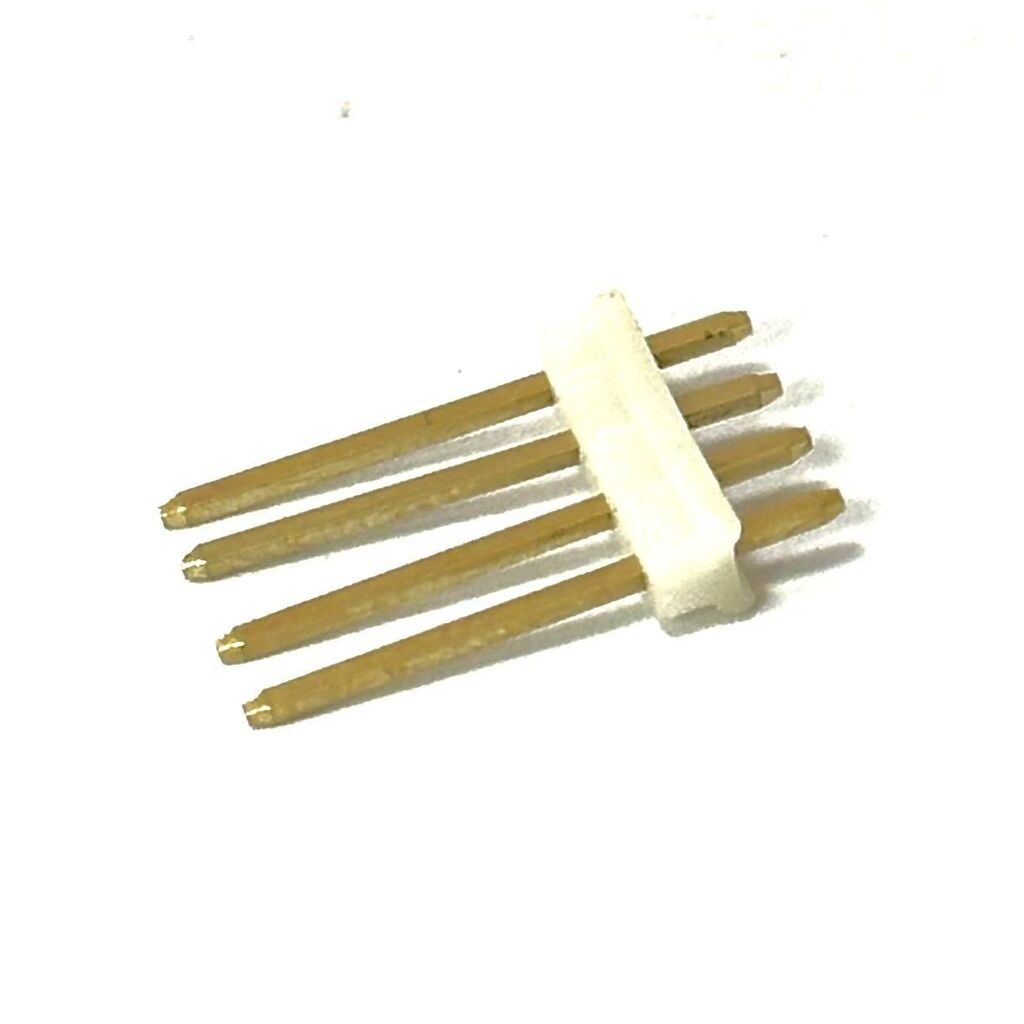

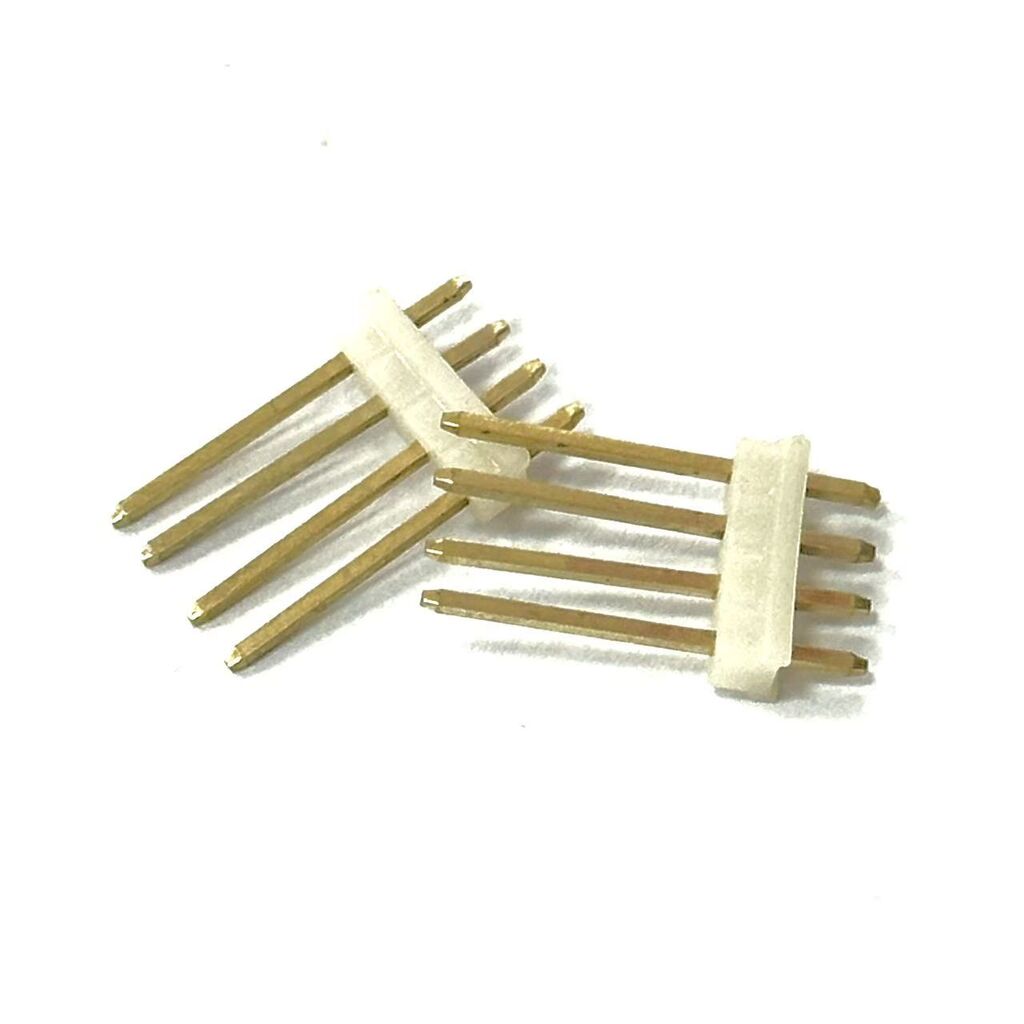

Bloque de terminales de pines aislado PBT de precisión, conector de cabezal de pines, piezas de estampación de metal de pines

Material y artesanía
Los conectores del módulo de potencia se fabrican con aleaciones de cobre de alto rendimiento como cobre berilio (C17200, C17500) y bronce fosforoso (C5100, C5210), lo que garantiza una excelente conductividad eléctrica, resistencia mecánica y resistencia a la fatiga. Las opciones de recubrimiento de superficie incluyen recubrimiento de oro completo o selectivo (0.2-1.5 µinch) o recubrimiento de estaño, que proporciona una baja resistencia de contacto, una resistencia superior a la oxidación y una mayor durabilidad en aplicaciones de alta frecuencia o alta confiabilidad.

La carcasa aislante está hecha de PBT (tereftalato de polibutileno), un plástico de ingeniería conocido por sus altas propiedades de aislamiento, estabilidad mecánica, resistencia química y retardo de llama. Esto garantiza un aislamiento seguro entre los pines y un rendimiento fiable en entornos exigentes.

Proceso

• Estampado y conformado: los procesos de estampado de precisión y encabezado en frío garantizan una precisión dimensional con una tolerancia de diámetro de pasador dentro de ± 0,02mm y una tolerancia de longitud dentro de ± 0,1mm.
• Los procesos de galvanoplastia avanzados (por ejemplo, chapado en oro o estaño) se aplican después de una limpieza y pretratamiento exhaustivos, con un control estricto sobre el grosor y la uniformidad.
• Moldeo: el moldeo por inyección de las carcasas PBT garantiza un espaciado preciso de los orificios (± 0,05mm) y formas personalizadas para cumplir con varios requisitos de diseño.
• Asamblea: La asamblea automatizada asegura la inserción segura de pernos en las cavidades de vivienda, proporcionando conexiones estables resistentes a la vibración y a la tensión mecánica.

Características

• Resistencia de contacto baja, alta capacidad de carga actual
• Adecuado para soldadura (SMT, soldadura por ola), soldadura ultrasónica y ensamblaje Press-Fit
• Excelente estabilidad mecánica y resistencia a las vibraciones
• Confiabilidad de grado automotriz e industrial

Aplicaciones

• Electrónica automotriz: módulos de potencia IGBT en inversores de tracción, sistemas de gestión de baterías (BMS) y cargadores a bordo para vehículos de nueva energía (NEV).
• Fotovoltaica y almacenamiento de energía: inversores solares, sistemas de almacenamiento de energía y unidades de conversión de energía.
• Accionamiento industrial: accionamientos de motor, sistemas de UPS, inversores industriales y PLCs.
• Electrónica de consumo: adaptadores de alta potencia, fuentes de alimentación de servidores e infraestructura de telecomunicaciones.

¿Por qué elegirnos?

Tecnología patentada: Sobre 30 patentes en componentes del módulo de poder.

Cadena de suministro global: con la confianza de ROHM, Bosch y BYD.

Producción escalable: entrega rápida con 90% + de utilización de la capacidad.

¡Mejore sus diseños con nuestros productos automotrices-póngase en contacto con nosotros hoy para OEM/consultas al por mayor!
