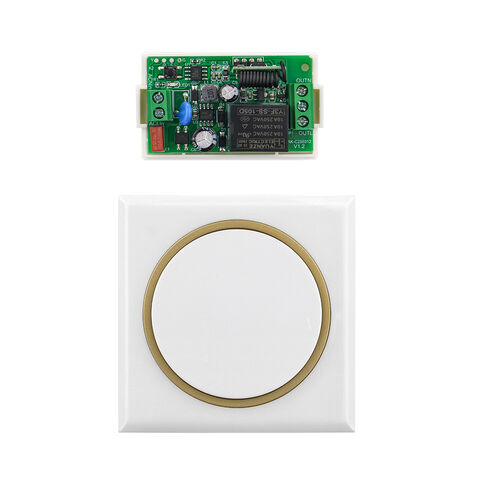

Receptor de control remoto RF de 1 canal para hogar inteligente con transmisor para iluminación LED, ventilador, puertas eléctricas, interruptor

Controlador remoto RF de 1 canales de control de iluminación de barreras de puertas de garaje industrial

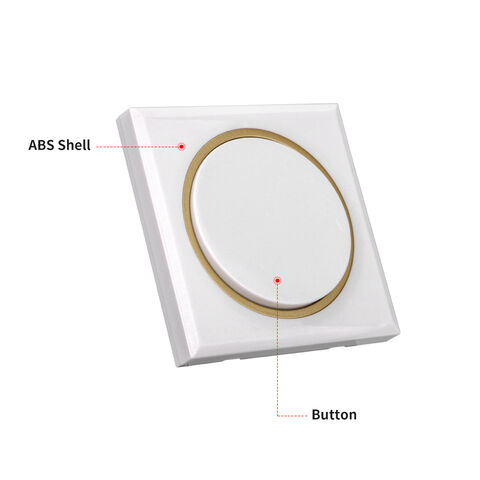

Control remoto (transmisor):

Nombre del producto:1 botón control remoto inalámbrico universal

Número de modelo:AK-QIAOBAN

Función:Control remoto

Votage de trabajo: DC 12V

Batería: 12V27A * 1

Distancia de transmisión:50 metros

Frecuencia:315/433 92MHz

IC:EV1527

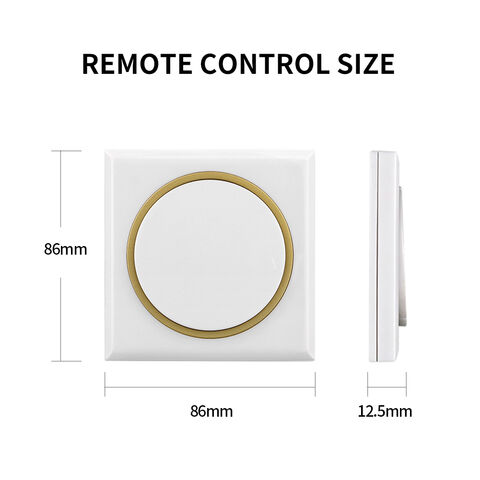

Tamaño: 86*86*12,5mm

Peso:53g

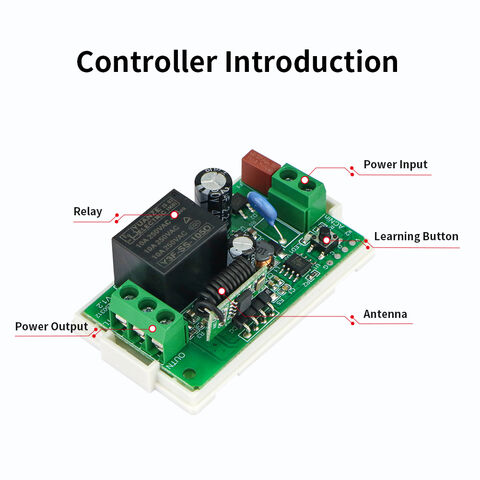

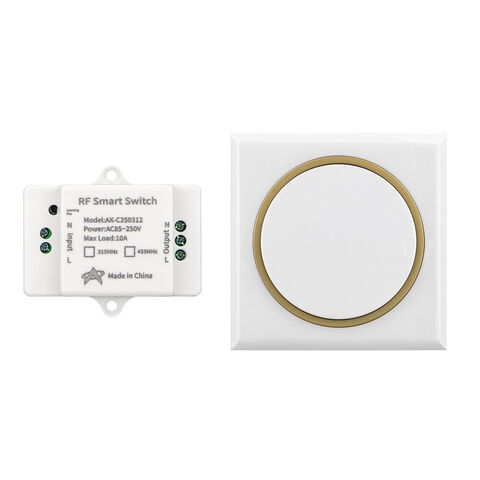

Receptor:

Número de modelo:AK-C250312

Voltaje de trabajo:AC85 ~ 250V

Corriente de trabajo sin carga:<15mA

Sensibilidad de recepción:-107 dBm

Frecuencia:315MHZ/433MHZ

Temperatura de trabajo:-20-70 ℃

Modo de trabajo:Momentáneo/Alternar/Cerrado/Retraso

Modulación:PREGUNTA

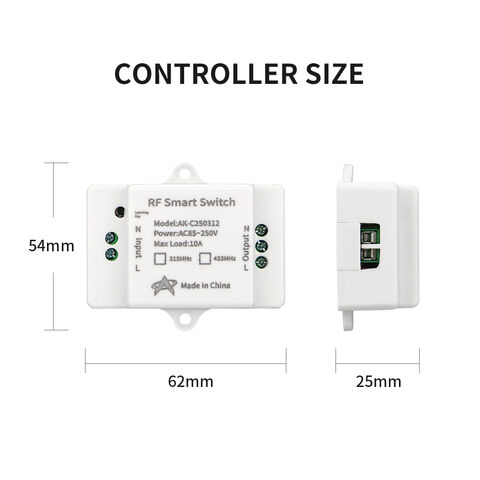

Tamaño:54*62*25mm

Peso:25g

Instrucción

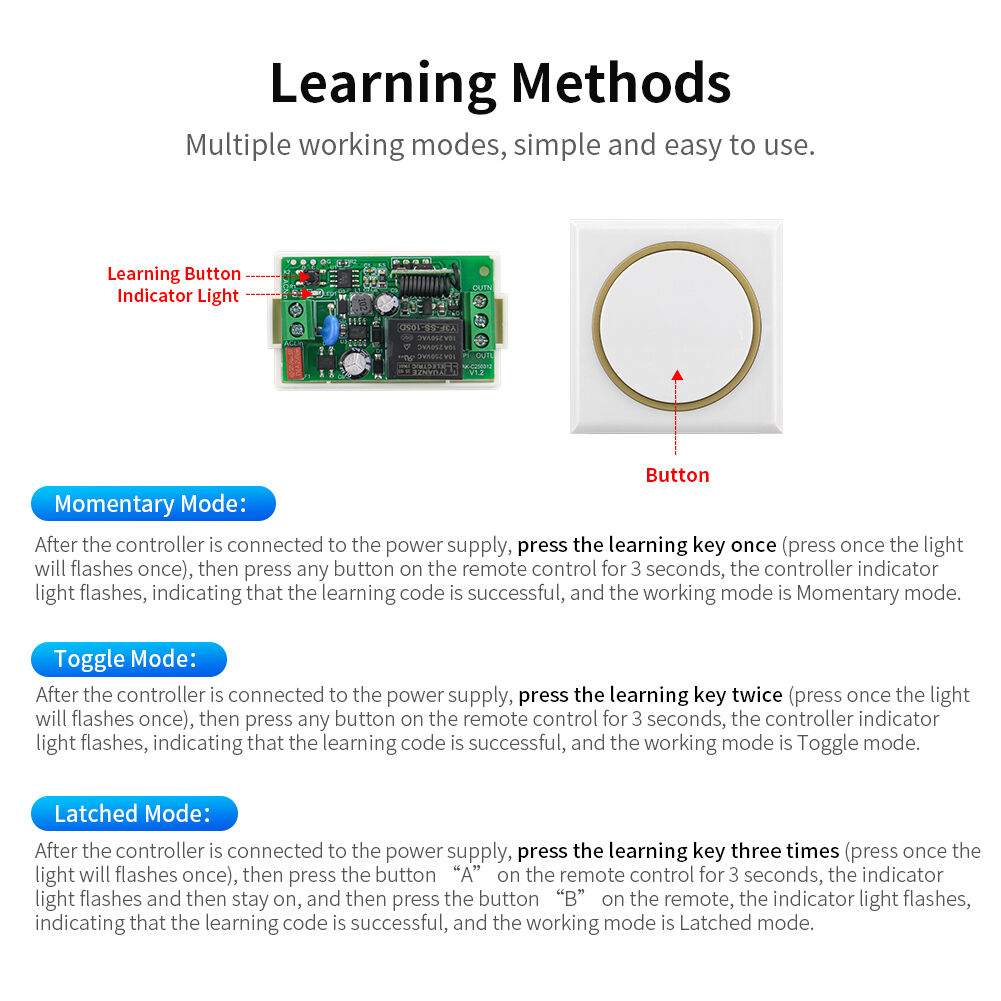

Métodos de aprendizaje:

Momentáneo: Después de que el controlador esté conectado a la fuente de alimentación, presione la tecla de aprendizaje una vez (presione una vez que la luz parpadee una vez), luego presione cualquier botón en el control remoto durante 3 segundos, la luz indicadora del controlador parpadea, lo que indica que el código de aprendizaje es exitoso, y el modo de trabajo es modo momentáneo.

Alternar: Después de conectar el controlador a la fuente de alimentación, presione la tecla de aprendizajeDos veces(Presione una vez que la luz parpadee una vez), luego presione cualquier botón en el control remoto durante 3 segundos, la luz indicadora del controlador parpadea, indicando que el código de aprendizaje es exitoso, y el modo de trabajo es modo de alternar.

Enclavado: Después de conectar el controlador a la fuente de alimentación, presione la tecla de aprendizaje3 veces(Presione una vez que la luz parpadea una vez), luego presione el botón "A" en el control remoto durante 3 segundos, la luz indicadora parpadea y luego permanece encendida, y luego presione el botón "B" en el control remoto, la luz indicadora parpadea, indicando que el código de aprendizaje es exitoso, Y el modo de trabajo es el modo de bloqueo.

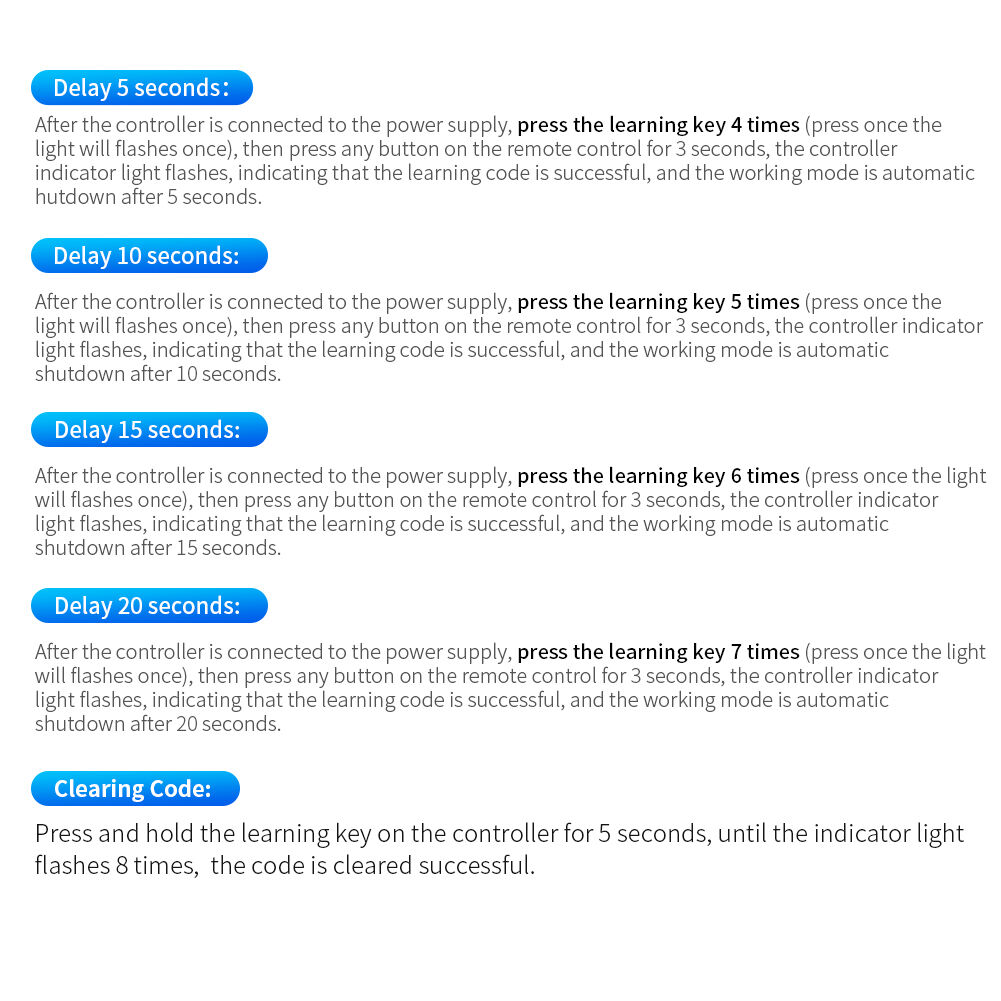

Retraso 5 segundos: Después de conectar el controlador a la fuente de alimentación, presione la tecla de aprendizaje4 veces(Presione una vez que la luz parpadea una vez), luego presione cualquier botón en el control remoto durante 3 segundos, la luz indicadora del controlador parpadea, indicando que el código de aprendizaje es exitoso, y el modo de trabajo es apagado automático después de 5 segundos.

Retraso 10 segundos: Después de conectar el controlador a la fuente de alimentación, presione la tecla de aprendizaje5 veces(Presione una vez que la luz parpadee una vez), luego presione cualquier botón en el control remoto durante 3 segundos, la luz indicadora del controlador parpadea, indicando que el código de aprendizaje es exitoso, y el modo de trabajo es apagado automático después de 10 segundos.

Retraso 15 segundos: Después de conectar el controlador a la fuente de alimentación, presione la tecla de aprendizaje6 veces(Presione una vez que la luz parpadee una vez), luego presione cualquier botón en el control remoto durante 3 segundos, la luz indicadora del controlador parpadea, indicando que el código de aprendizaje es exitoso, y el modo de trabajo es de apagado automático después de 15 segundos.

Retraso 20 segundos: Después de conectar el controlador a la fuente de alimentación, presione la tecla de aprendizaje7 veces(Presione una vez que la luz parpadea una vez), luego presione cualquier botón en el control remoto durante 3 segundos, la luz indicadora del controlador parpadea, lo que indica que el código de aprendizaje es exitoso, y el modo de trabajo es apagado automático después de 20 segundos.

Código de compensación:

Presione y mantenga presionada la tecla de aprendizaje en el controlador durante 5 segundos, hasta que la luz indicadora parpadee, el código se borra con éxito.

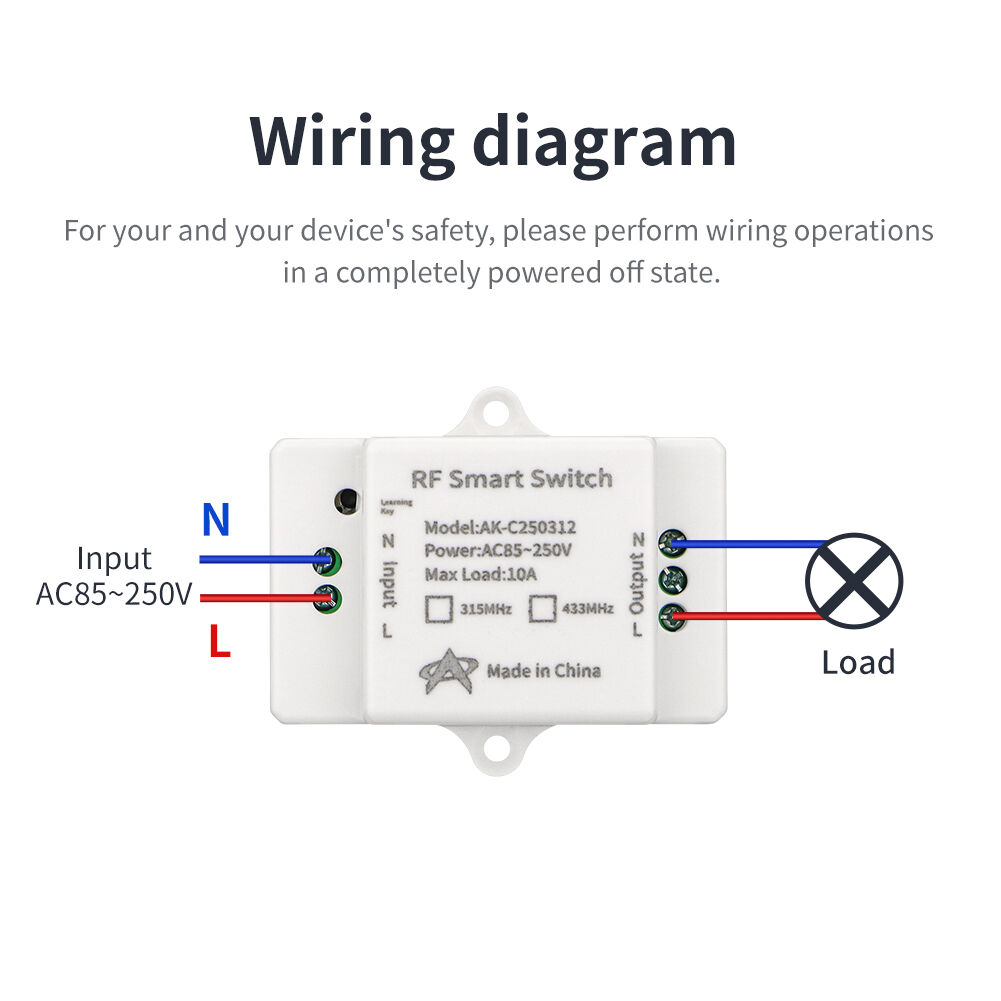

Diagrama de cableado

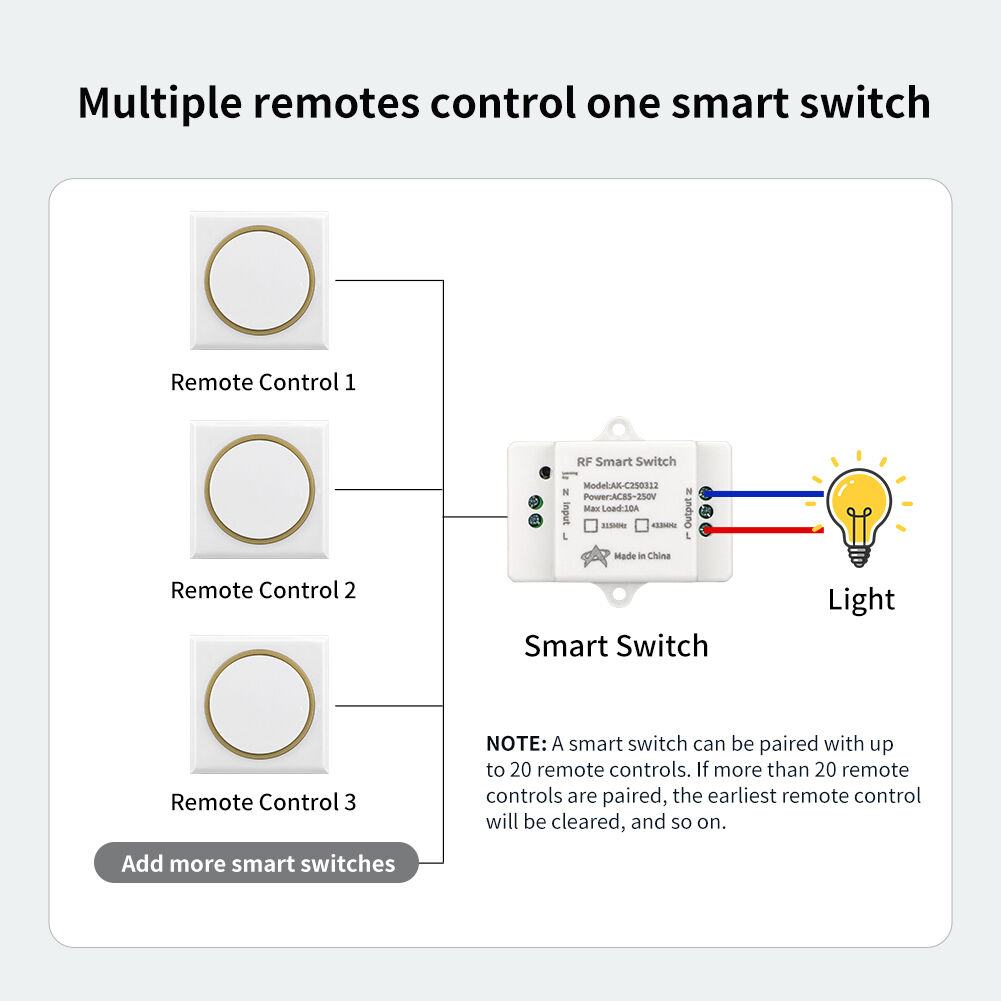

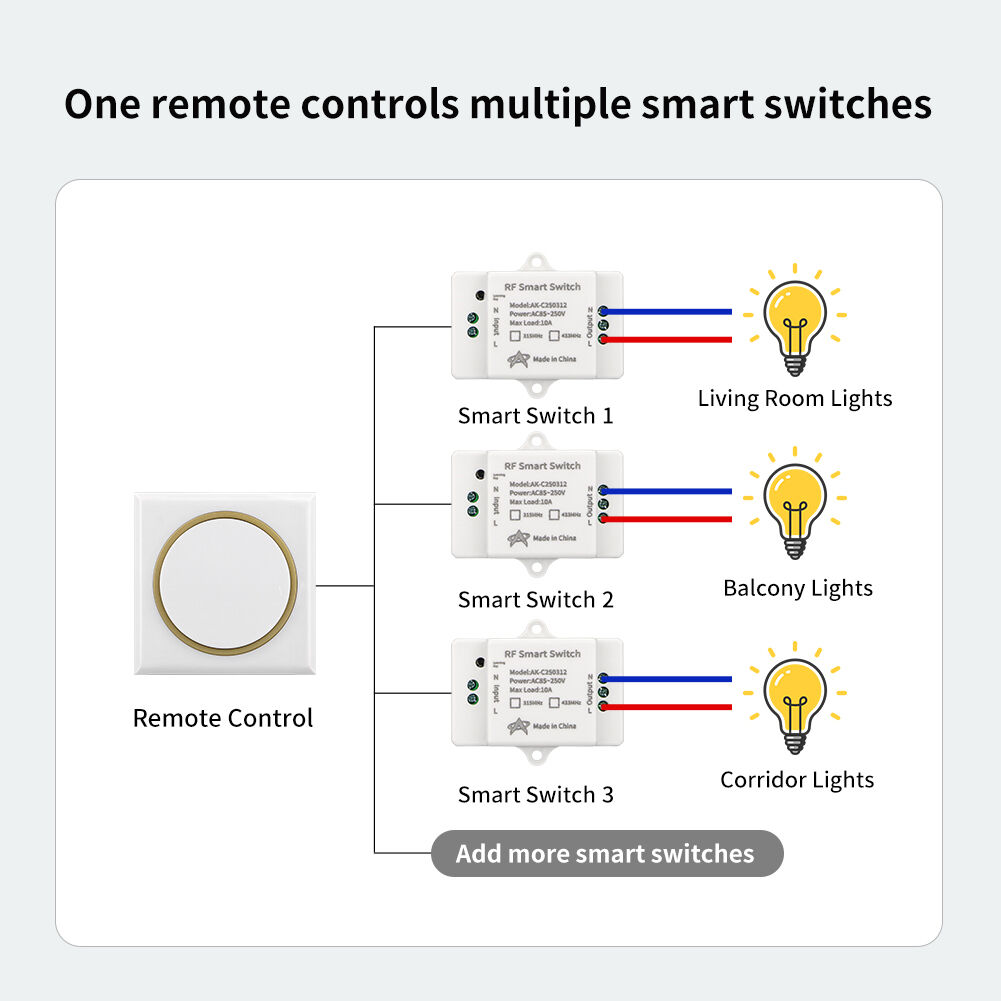

Aplicación

Notas:

* El voltaje de entrada no puede exceder el rango de voltaje de trabajo.

* Manténgalo fuera del alcance de los niños.

* En un entorno con una fuerte interferencia inalámbrica, la distancia de control puede reducirse.

* Está prohibido usarlo en un ambiente húmedo, de lo contrario puede causar daños al controlador.
