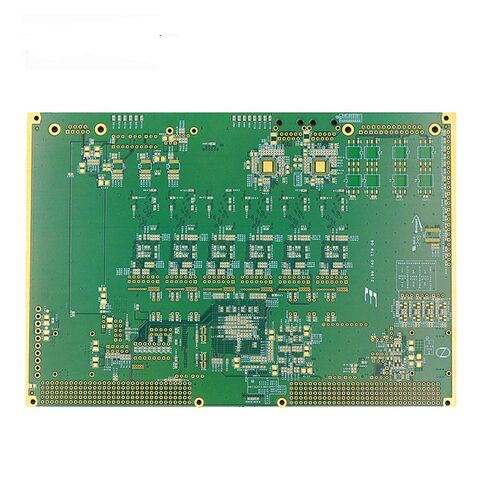

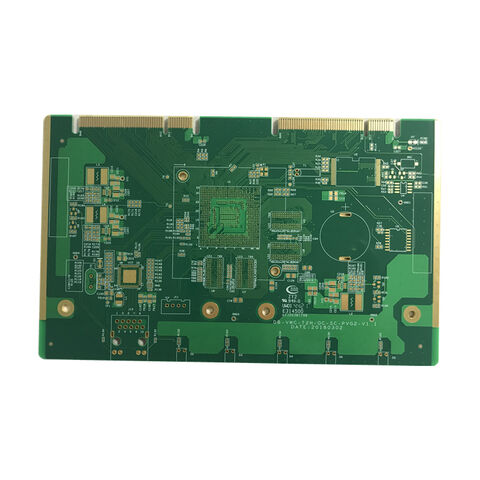

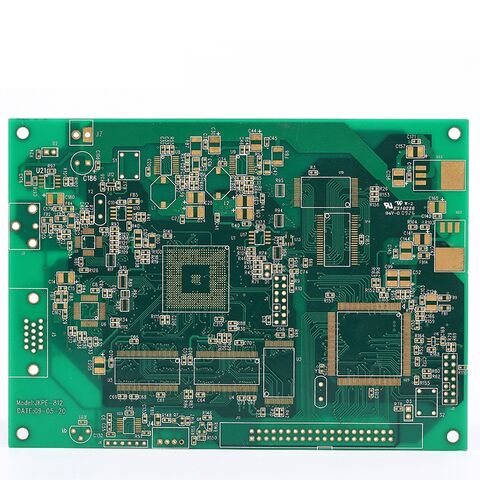

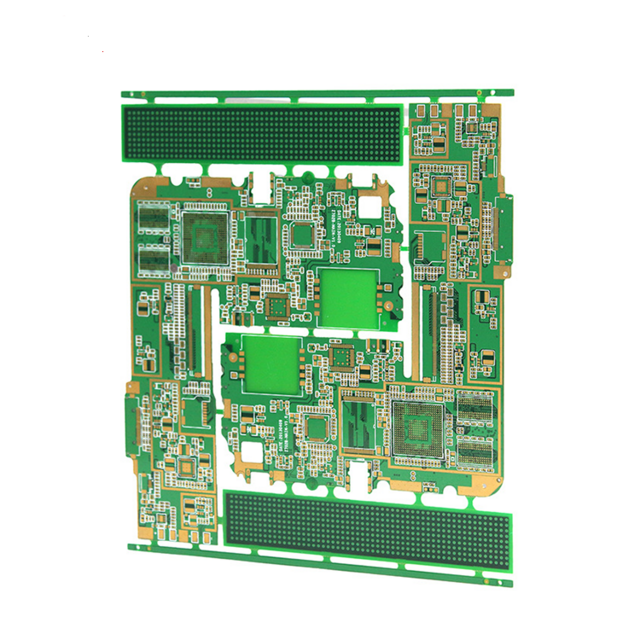

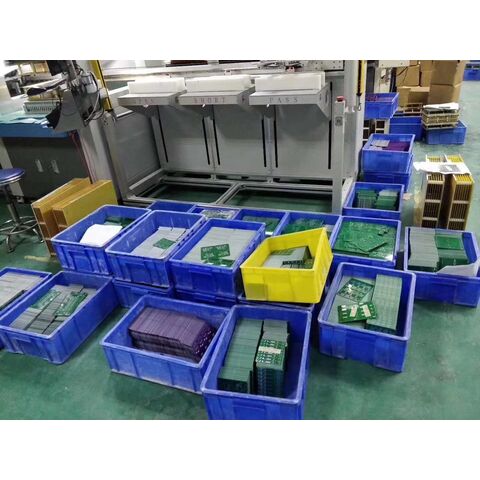

PCB ENIG para fabricación de PCB multicapa de control, material FR4 alto TG150 IT180, Ni=5um, AU=0.05um
- US$ 0.1
- Pedido mínimo:≥1 Pedazo
Atributo del producto
Aplicación:
Aeroespacial, Sistema de gestión de baterías, Comunicación, Computadora, Electrónica de consumo, Electrodomésticos, LED, Instrumentos médicos, Placa base, Electrónica inteligente, Carga inalámbrica, Dispositivo electrónico, Electrónica OEM
Material:
Epoxi de fibra de vidrio
Característica:
PCB flexible, PCB de alta densidad
Tiempo de entrega: 5 – 14 Días
Tipo de empresa: Exportador, Fabricante, Empresa comercial
100 a 149
Empleados
Folleto de producto/empresa
650.38 KB
Visitar tienda
Seguir
Política de ejemplo
Ofrecemos muestras gratuitas, con envío e impuestos pagados por el comprador
Información del producto
Capacidad de proceso y parámetros de comprobación (PCB rígido)
| ARTÍCULO | Capacidades técnicas | |||||
| Capas | 1-38L | |||||
| Tamaño de Max.Board | 1200*610mm | |||||
| 48 "* 24" | ||||||
| Espesor del tablero acabado | 0,2mm-10,0mm | |||||
| 0.008 "-- 0,4" | ||||||
| Espesor de cobre acabado | 17um-420um | |||||
| 0,5 OZ -- 12OZ | ||||||
| Ancho/espacio de Min.Trace | 0.075mm/0.065mm | |||||
| 0.003 "/0,0026" | ||||||
| Min. Tamaño del agujero | 0,15mm | |||||
| 0.006" | ||||||
| Agujero Dim. Tolerancia (PTH) | ± 0,05mm | |||||
| ± 0.002" | ||||||
| Agujero Dim.Tolerance(NPTH) | ± 0,05mm | |||||
| ± 0.002" | ||||||
| Tolerancia de la ubicación del taladro | ± 0,05mm | |||||
| ± 0.002" | ||||||
| V-Grados de corte | 20-90 °C | |||||
| 20DEG-90DEG | ||||||
| Espesor de PCB Min.V-Cut | 0,4mm | |||||
| 0.016" | ||||||
| Tolerancia de la encaminamiento de N/C | ± 0,1mm | |||||
| ± 0.004" | ||||||
| Min.Blind/Enterrado Vía | 0,15mm | |||||
| 0,06" | ||||||
| Tamaño del agujero del enchufe | 0,2mm -- 0,6mm | |||||
| 0.008 "-0.024" | ||||||
| COJÍN DE Min.BGA | 0,2mm | |||||
| 0.008" | ||||||
| Materiales | FR4(TG130-TG170), Aluminio, Libre de halógenos, Rogers,ShengYi,KB | |||||
| Acabado de superficie | HASL-LF,ENIG,ImAg,ImSn,OSP, chapado en oro, ENIG OSP,HAL G/F | |||||
| Deformación y giro | ≤ 0,75% | |||||
| Pruebas eléctricas | 50 -- 300V | |||||
| Prueba de Solderability | 245 ± 5 °C,3sec Área de humectación least95 % | |||||
| Pruebas de ciclismo térmico | 288 ± 5 °C,10 seg, 3 ciclos | |||||
| Prueba de contaminación iónica | El Pb,Hg,Cd,Cr(VI),PBB,PBDE seis artículos es menos que 1000ppm | |||||
| Prueba de la adherencia de Soldmask | 260 °C /-5, 10S,3 veces | |||||
Capacidad de proceso-Parámetros técnicos (FPCB)
| Contenido | Común | Especial | Tratamiento superficial | Espesor | |
| Anchura mínima de la línea | 0,07mm | 0,05mm | Oro de níquel galvanizado | Ni:3-9um;Au:0.03-0.1um | |
| Espaciado mínimo de línea | 0,07mm | 0,05mm | |||
| Abertura mínima de la perforación | Φ 0,15mm | Φ 0,1mm | |||
| Tolerancia de apertura | ± 0,1mm | ± 0,05mm | Oro de inmersión química | Ni:3-5um;Au:0.03-0.1um | |
| Tamaño máximo de imposición (panel único) | 610mm * 1200mm (límite de exposición) | 250mm * 35mm (sólo desarrollar muestras de prueba) | |||
| Tamaño máximo de imposición (panel doble) | 610mm * 1200mm (límite de exposición) | 250mm * 35mm (sólo desarrollar muestras de prueba) | |||
| Tamaño máximo de imposición (panel único y panel doble sin tinta de secado automático PTH luz UV sólida) | 610*1650mm | Oro duro electrochapado | Ni:2-9um;Au:0.1-0.3um | ||
| Tolerancia acabada de la impedancia del tablero | ±10% | Estaño puro electrochapado | Sn:3-7um | ||
| Capa de producción máxima | 12L | ||||
| Relación espesor a diámetro | 2:1 (apertura mínima 0,1mm) | ||||
| 5:1 (apertura mínima de 0,2mm) | Anti-oxidación | ||||
| 8:1 (apertura mínima 0,3mm) | |||||
| Capacidad de producción mensual/m² | 16000 m² | ||||
| Material | |||||
| Material del sustrato | PI(0.5mil,1mil,2mil), ANIMAL DOMÉSTICO (0.5mil,1mil) | ||||
| Medio conductivo | Lámina de cobre (1/3oz,1/2oz,1oz,2oz) | ||||
| Constantan | |||||
| Pasta de plata | |||||
| Tinta de cobre | |||||
| Adhesivo | Resina epoxi, Acrílico, Adhesión | ||||
| Máscara de la soldadura/película protectora | PI(0.5mil,1mil,2mil)(amarillo, blanco, negro) | ||||
| PET(1mil,2mil) | |||||
| Máscara de soldadura (verde, amarillo, negro...) | |||||
| Pegamento | 3M467,3M468,3M9077,TESA8853. .. | ||||
| Tipo de refuerzo | PI,FR4,PET, acero, aluminio... | ||||
La aplicación de placas de circuito en diversos campos
Embalaje de PCB
Preguntas frecuentes
Q1. ¿Qué información necesito para la cotización de PCB?
A: archivo Gerbers y requisitos técnicos. Tales como el material de la PCB, el espesor, la superficie de cobre, el color de la máscara y la serigrafía, etc.)
Q2. ¿Qué formatos de archivo se aceptan para la producción de PCB?
A: Archivo: CAM350 PCB archivos: Protel 99SE, PADS, CAD, Altium Designer.
Q3. ¿Están seguros mis archivos?
R: Sus archivos se llevan a cabo en total seguridad y protección. Protegemos la propiedad intelectual de nuestros clientes en general
Proceso .. Todos los documentos de los clientes nunca se comparten con terceros.
Q4. ¿Qué es el MOQ?
R: Nuestra empresa no tiene la cantidad mínima de pedido. Somos capaces de manejar de manera flexible lotes pequeños y producción en masa.
Q5. ¿Cuánto cuesta el envío?
R: El costo de envío está determinado por el destino, el peso, el tamaño del embalaje de las mercancías. Por favor, háganos saber si necesita que le cotizemos el costo de envío.
Información de envío
- Puerto FOB: Shenzhen
- Tiempo de entrega: 5–14 Días
- Dimensiones por unidad: 300.0 Gramos
- Dimensiones por unidad: 28.5 x 22.0 x 0.16 Centímetros
- Código HTS de EE.UU.: 8534.00.90 00
- Unidades por caja de exportación: 200.0
- Dimensiones de caja de exportación: 35.0 x 25.0 x 20.0 Centímetros
- Peso de caja exportada: 0.5 Kilogramos
