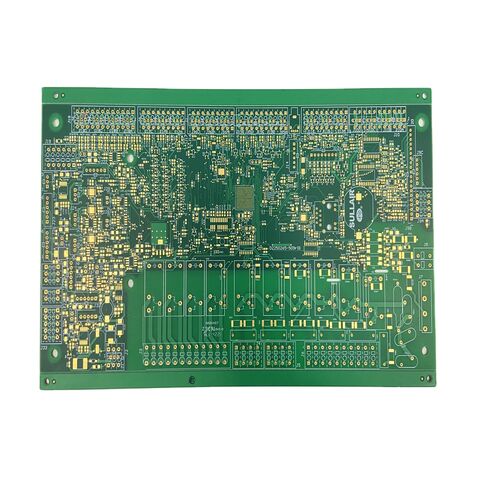

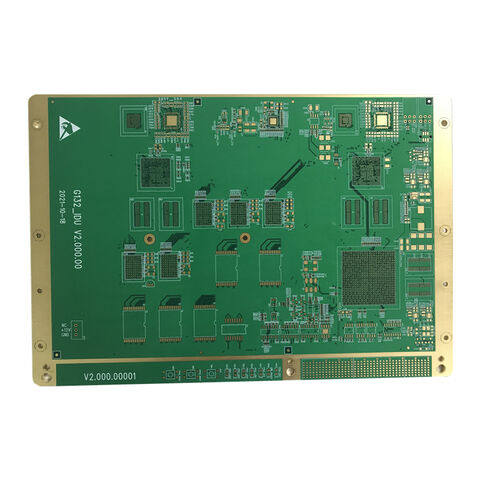

Placa de circuito impreso, diseño de PCB, diseño de fabricación de PCB con anillo anular mínimo de 0,2 mm

  • US$ 0.1
  • Pedido mínimo:≥1 Pedazo

Atributo del producto

Aplicación: Aeroespacial, Sistema de gestión de baterías, Comunicación, Computadora, Electrónica de consumo, Electrodomésticos, LED, Instrumentos médicos, Placa base, Electrónica inteligente, Carga inalámbrica, Dispositivo electrónico, Electrónica OEM
Material: Epoxi de fibra de vidrio
Materiales de aislamiento: Resina epoxi, Materiales Compuestos de Metal, Resina orgánica

Tiempo de entrega: 5 – 14 Días

Tipo de empresa: Exportador, Fabricante, Empresa comercial

100 a 149

Empleados

Folleto de producto/empresa

650.38 KB

Política de ejemplo

Ofrecemos muestras gratuitas, con envío e impuestos pagados por el comprador

Información del producto

Descripción del producto:

La PCB de la placa principal/madre, también conocida como PCB de la placa de control maestro o PCB de la placa lógica, es un componente crítico en la arquitectura de los dispositivos electrónicos modernos. Diseñado con precisión y materiales de alta calidad, este PCB Mainboard garantiza un rendimiento y fiabilidad óptimos en una amplia gama de aplicaciones, desde electrónica de consumo hasta maquinaria industrial.


Una de las características más destacadas de esta placa de control principal PCB es su uso de 1/1oz de espesor de cobre. La capa de cobre de 1oz proporciona una excelente conductividad eléctrica y gestión térmica, que es esencial para mantener la integridad de la señal y evitar el sobrecalentamiento durante la operación. Este grosor logra un equilibrio perfecto entre durabilidad y capacidad de fabricación, asegurando que la PCB pueda manejar circuitos complejos y cargas de alta corriente sin comprometer su integridad estructural.


El espaciado mínimo de líneas de PCB de 0,1mm es otro atributo clave que destaca sus capacidades de fabricación avanzadas. Este espaciado de línea fina permite diseños de circuitos de alta densidad, lo que permite integrar más componentes y funciones electrónicas sofisticadas en una PCB de placa base compacta. Con un espaciado tan preciso, la placa lógica PCB puede admitir enrutamiento intrincado y rutas de señal complejas, lo que la hace ideal para aplicaciones de vanguardia donde el espacio y el rendimiento son críticos.


En términos de características visuales y de protección, la PCB de la placa principal/madre está equipada con un color de máscara de soldadura verde. La máscara de soldadura verde no solo es una opción tradicional, sino que también sirve para fines prácticos, como proteger las trazas de cobre de la oxidación y evitar puentes de soldadura durante el proceso de ensamblaje. Esta capa verde mejora la durabilidad y la fiabilidad de la PCB al tiempo que proporciona un acabado visualmente atractivo que facilita la inspección y la resolución de problemas.


El color de serigrafía en esta placa lógica PCB es blanco, ofreciendo un excelente contraste contra la máscara de soldadura verde. La serigrafía blanca se utiliza para imprimir etiquetas de componentes, logotipos y otras marcas importantes en la superficie de la PCB. Esta serigrafía clara y legible ayuda a los técnicos e ingenieros durante el ensamblaje, las pruebas y las reparaciones, asegurando que los componentes se coloquen correctamente y las conexiones se verifiquen correctamente. La combinación de una serigrafía blanca en una máscara de soldadura verde es un estándar ampliamente aceptado en la industria electrónica, apreciado por su claridad y profesionalismo.


El material base de la PCB de la placa de control principal es FR-4, un laminado epoxi de fibra de vidrio de alta calidad que proporciona una excelente resistencia mecánica y aislamiento eléctrico. FR-4 es conocido por sus excelentes propiedades ignífugas y durabilidad en diversas condiciones ambientales, lo que lo convierte en un sustrato confiable para la placa base PCB. Este material garantiza que la PCB mantenga su forma y rendimiento incluso bajo estrés térmico y tensión mecánica, lo cual es crucial para la estabilidad y el funcionamiento a largo plazo en entornos exigentes.


En general, este PCB de placa principal/madre está diseñado para cumplir con los más altos estándares de fabricación electrónica. Ya sea que se lo denomine PCB de placa de control maestro, PCB de placa base o PCB de placa lógica, incorpora un diseño superior, materiales robustos y técnicas de fabricación precisas. Su combinación de espesor de cobre de 1oz, espaciado de línea mínimo de 0,1mm, máscara de soldadura verde, serigrafía blanca y material de base FR-4 lo convierte en una opción ideal para sistemas electrónicos sofisticados que requieren confiabilidad, eficiencia y compacidad.


En conclusión, este PCB de la placa principal/madre sirve como la columna vertebral de los dispositivos electrónicos, permitiendo funcionalidades complejas y asegurando un funcionamiento sin problemas. Sus atributos se seleccionan cuidadosamente para proporcionar un rendimiento eléctrico óptimo, durabilidad mecánica y facilidad de fabricación. Al elegir este PCB Mainboard, los fabricantes y diseñadores pueden confiar en la entrega de productos de alta calidad que satisfacen las demandas cambiantes de la tecnología y la innovación.

Capacidad de proceso y parámetros de comprobación (PCB rígido)


ARTÍCULOCapacidades técnicas
Capas1-38L
Tamaño de Max.Board1200*610mm
48 "* 24"
Espesor del tablero acabado0,2mm-10,0mm
0.008 "-- 0,4"
Espesor de cobre acabado17um-420um
0,5 OZ -- 12OZ
Ancho/espacio de Min.Trace0.075mm/0.065mm
0.003 "/0,0026"
Min. Tamaño del agujero0,15mm
0.006"
Agujero Dim. Tolerancia (PTH)± 0,05mm
± 0.002"
Agujero Dim.Tolerance(NPTH)± 0,05mm
± 0.002"
Tolerancia de la ubicación del taladro± 0,05mm
± 0.002"
V-Grados de corte20-90 °C
20DEG-90DEG
Espesor de PCB Min.V-Cut0,4mm
0.016"
Tolerancia de la encaminamiento de N/C± 0,1mm
± 0.004"
Min.Blind/Enterrado Vía0,15mm
0,06"
Tamaño del agujero del enchufe0,2mm -- 0,6mm
0.008 "-0.024"
COJÍN DE Min.BGA0,2mm
0.008"
MaterialesFR4(TG130-TG170), Aluminio, Libre de halógenos, Rogers,ShengYi,KB
Acabado de superficieHASL-LF,ENIG,ImAg,ImSn,OSP, chapado en oro, ENIG OSP,HAL G/F
Deformación y giro≤ 0,75%
Pruebas eléctricas50 -- 300V
Prueba de Solderability245 ± 5 °C,3sec Área de humectación least95 %
Pruebas de ciclismo térmico288 ± 5 °C,10 seg, 3 ciclos
Prueba de contaminación iónicaEl Pb,Hg,Cd,Cr(VI),PBB,PBDE seis artículos es menos que 1000ppm
Prueba de la adherencia de Soldmask260 °C /-5, 10S,3 veces


Capacidad de proceso-Parámetros técnicos (FPCB)


ContenidoComúnEspecialTratamiento superficialEspesor
Anchura mínima de la línea0,07mm0,05mmOro de níquel galvanizadoNi:3-9um;Au:0.03-0.1um
Espaciado mínimo de línea0,07mm0,05mm
Abertura mínima de la perforaciónΦ 0,15mmΦ 0,1mm
Tolerancia de apertura± 0,1mm± 0,05mmOro de inmersión químicaNi:3-5um;Au:0.03-0.1um
Tamaño máximo de imposición (panel único)610mm * 1200mm (límite de exposición)250mm * 35mm (sólo desarrollar muestras de prueba)
Tamaño máximo de imposición (panel doble)610mm * 1200mm (límite de exposición)250mm * 35mm (sólo desarrollar muestras de prueba)
Tamaño máximo de imposición (panel único y panel doble sin tinta de secado automático PTH luz UV sólida)610*1650mmOro duro electrochapadoNi:2-9um;Au:0.1-0.3um
Tolerancia acabada de la impedancia del tablero±10%Estaño puro electrochapadoSn:3-7um
Capa de producción máxima12L
Relación espesor a diámetro2:1 (apertura mínima 0,1mm)
5:1 (apertura mínima de 0,2mm)Anti-oxidación
8:1 (apertura mínima 0,3mm)
Capacidad de producción mensual/m²16000 m²

Material
Material del sustratoPI(0.5mil,1mil,2mil), ANIMAL DOMÉSTICO (0.5mil,1mil)
Medio conductivoLámina de cobre (1/3oz,1/2oz,1oz,2oz)
Constantan
Pasta de plata
Tinta de cobre
AdhesivoResina epoxi, Acrílico, Adhesión
Máscara de la soldadura/película protectoraPI(0.5mil,1mil,2mil)(amarillo, blanco, negro)
PET(1mil,2mil)
Máscara de soldadura (verde, amarillo, negro...)
Pegamento3M467,3M468,3M9077,TESA8853. ..
Tipo de refuerzoPI,FR4,PET, acero, aluminio...

La aplicación de placas de circuito en diversos campos


Embalaje de PCB

Preguntas frecuentes
Q1. ¿Qué información necesito para la cotización de PCB?
A: archivo Gerbers y requisitos técnicos. Tales como el material de la PCB, el espesor, la superficie de cobre, el color de la máscara y la serigrafía, etc.)
Q2. ¿Qué formatos de archivo se aceptan para la producción de PCB?
A: Archivo: CAM350 PCB archivos: Protel 99SE, PADS, CAD, Altium Designer.
Q3. ¿Están seguros mis archivos?
R: Sus archivos se llevan a cabo en total seguridad y protección. Protegemos la propiedad intelectual de nuestros clientes en general
Proceso .. Todos los documentos de los clientes nunca se comparten con terceros.

Q4. ¿Qué es el MOQ?
R: Nuestra empresa no tiene la cantidad mínima de pedido. Somos capaces de manejar de manera flexible lotes pequeños y producción en masa.
Q5. ¿Cuánto cuesta el envío?
R: El costo de envío está determinado por el destino, el peso, el tamaño del embalaje de las mercancías. Por favor, háganos saber si necesita que le cotizemos el costo de envío.

Ver más

Información de envío

  • Puerto FOB: Shenzhen
  • Tiempo de entrega: 5–14 Días
  • Dimensiones por unidad: 300.0 Gramos
  • Dimensiones por unidad: 28.5 x 22.0 x 0.16 Centímetros
  • Código HTS de EE.UU.: 8534.00.90 00
  • Unidades por caja de exportación: 200.0
  • Dimensiones de caja de exportación: 35.0 x 25.0 x 20.0 Centímetros
  • Peso de caja exportada: 0.5 Kilogramos
